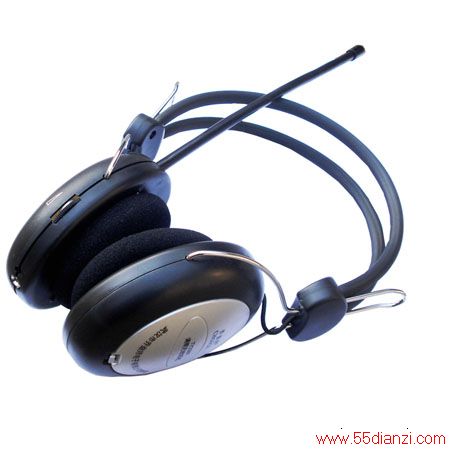

本教学用实验组装耳机为集成电路式无线调频收音机，它由IC1、IC2两块集成电路组成，具有外围元件少，高度极简单的特点，极适合做教学实验机型。
一、调频接收部分

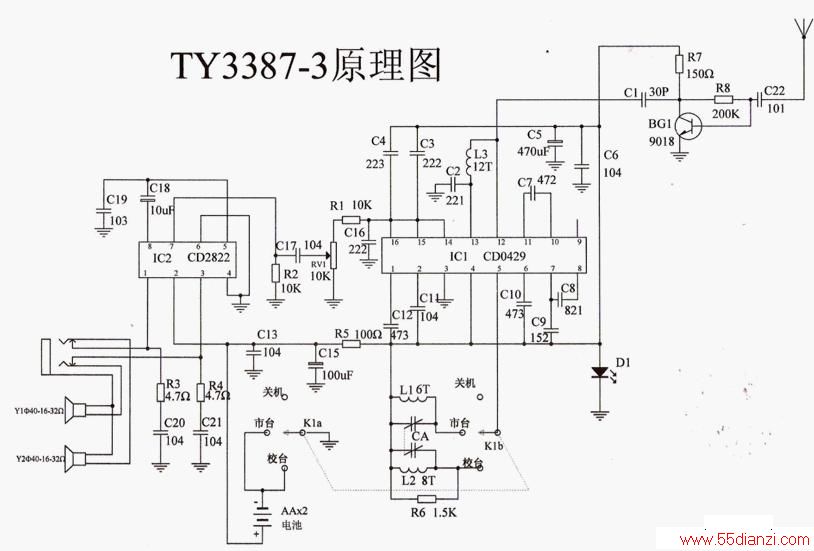

调频接收电路由集成电路IC1-9088担任，由它完成调频接收电路的高放、本振（VCO）、混频、二极有源RC中频滤波器、限幅器、正交鉴频器和低放静噪电路以及用来控制静噪电路的中频波形相关器等工作。调频电台的信息从拉杆天线通过耦合电容C30送到天线放大管BG3进行放大后经C1送至IC1的脚，经IC1内部高放后与5脚来的本振信号进行混频，混频后产生一个差频信号（这就是所谓的超外差收音机），信号混频后输出中频信号（76KHz），中频信号二级有源滤波器滤波，然后进入限幅放大器，经限幅后的信号一路进入鉴频器解调，另一路进入相关器，相关器将从鉴频器出来的经90度相移的中频信号和来自限幅器的中频信号进行相关比较，用来控制静噪开关，从鉴频器解调出来音频信号由IC1的2脚C16滤波后输出。
二、功率放大部分
IC12脚输出的轻微音频信号经R1音量控制电位器C17送至IC2进行功率放大，IC2是一块双通道低电压功率放大集成电路，本机将它接成BTL工作方式，其输出功率在电池电压3V为120mW，R2是偏置电限，C18为BTL工作的耦合电容。R3、C20、R4、C21为防振电路。
三、电路板调试

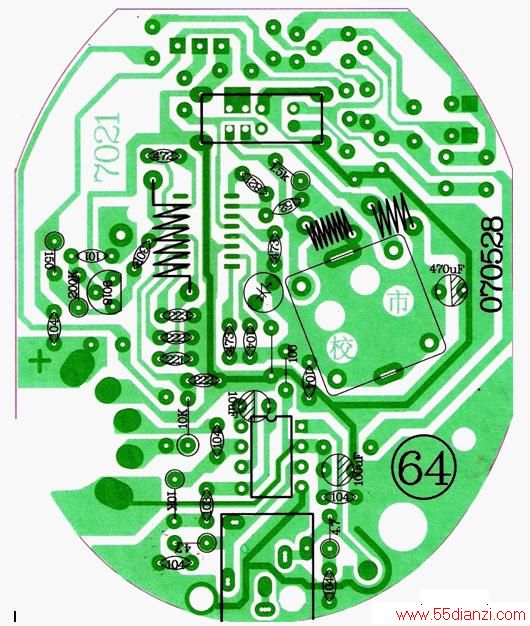

电路板插焊完成后经查确认无误就可将显示联接上进行通电试验，正常情况下应该是喇叭有声音，然后进行接收频率范围的调整，市台指定频率范围是：88MHz-108MHz，调整这一频段时先调整低端的频率方法是：将双联拨盘反时针方向旋到底，拔动线圈L2的匝距使显示频率稍小于88MHz，然后将双联拨盘顺时针方向旋到底，调整双联相关联上的微调电容使显示频率稍大于108MHz，经过反复调整后应确保低端稍小于88MHz，高端稍大于108MHz，然后将开关拨至校台，校台指定频率范围是：68MHz-88MHz，调整方法同上，低端调L3、高端相关的微调电容，经反复调整后确保低端稍小于68MHz、高端稍大于88MHz，之后无其它调整的地方。
四、总装
将安装完好的头架、左右机盒与已调整完好的线路板整合成一个完美的无线调频耳机是最后一道重要工作。对照原理连接好过线，一般接法是：四芯线内的红色作电源线+极、黄色线作电源线-极、兰线和绿线作喇叭线，最后安装喇叭壳时要注意不能把连接线给卡断了。另外这些线在电路板上摆放的位置也很重要，尽量不要让它们靠近高频振荡部分，如L2、L3、CA附近。到此一台全新的耳机就完成了。
