89C51单片机实验二 P1口输出实验(流水灯)

一. 实验要求
1、P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

二. 实验设备

1、I B M — P C 系统机（或兼容机）一台；

2、系统软件：WAVE6000、仿真软件PROTEUS。

三. 实验目的
1、学习PROTEUS仿真软件的使用

2、学习P1口的使用方法。

3、学习延时子程序的编写和使用。

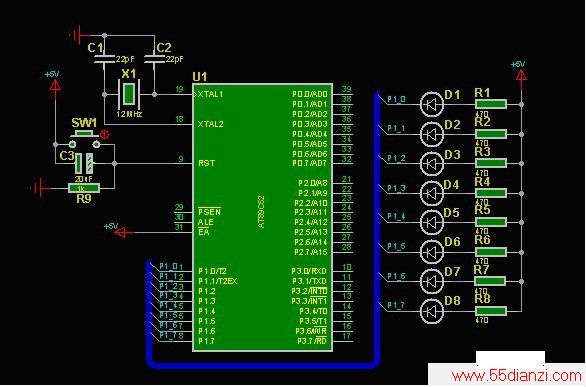

四．实验电路及连线

五．实验说明

1、延时子程序的延时计算问题

对于程序    Delay：

                   MOV   R6，#0H

                   MOV   R7, #0H

            DelayLoop：

                   DJNZ  R6，DelayLoop

                   DJNZ  R7，DelayLoop

                   RET

查指令表可知MOV，DJNZ指令均需用两个机器周期，在6MHz晶振时，一个机器周期时间长度为12/6MHZ，所以该段程序执行时间为：

（256×255+2）×2×12÷6 ≈ 261ms

   2、使用PROTEUS仿真软件

A、安装PROTEUS：

1．打开Proteus 7.12完美破解版目录，先安装Setup71.exe,提示LICence时选择"本地"并指向"crack"-->MAXIM_LICENCE.lxk

2.安装完成后将crac-->BIN中的文件复制到安装目录的..\BIN下替换原有的文件

B、打开老师提供的FlashLED仿真图，用鼠标左键双击AT89C52芯片，会弹出Edit Component对话框，在Program File中选择已编译好的HEX文件,点OK退出。

C、点左下角三角尖，则开始仿真。

完整的课程设计请下载:

    08012514153327.rar
