在大型商场、车站、码头、地铁站以及各类办事窗口等越来越多的场所需要用LED点阵显示图形和汉字。LED行业已成为一个快速发展的新兴产业,市场空间巨大,前景广阔。随着信息产业的高速发展,LED显示作为信息传播的一种重要手段,已广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所,例如户内外公共场所广告宣传、机场车站旅客引导信息、公交车辆报站系统、证券与银行信息显示、餐馆报价信息豆示、高速公路可变情报板、体育场馆比赛转播、楼宇灯饰、交通信号灯、景观照明等。显然,LED显示已成为城市亮化、现代化和信息化社会的一个重要标志。
本文基于单片机(AT

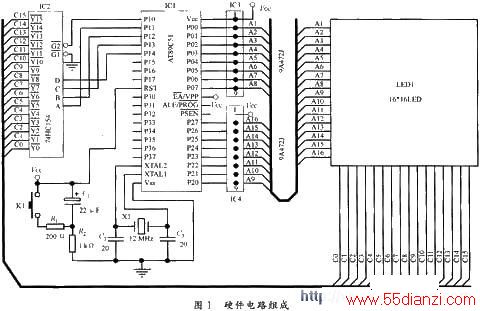

2 硬件电路组成及工作原理
本产品拟采用以AT
时钟电路由AT
复位电路采用简易的上电复位电路,主要由电阻R1,R2,电容C1,开关K1组成,分别接至AT
LED点阵显示屏采用16×16共256个象素的点阵,通过万用表检测发光二极管的方法测试判断出该点阵的引脚分布,如图2所示。
我们把行列总线接在单片机的IO口,然后把上面分析到的扫描代码送人总线,就可以得到显示的汉字了。但是若将LED点阵的行列端口全部直接接入89S51单片机,则需要使用32条IO口,这样会造成IO资源的耗尽,系统也再无扩充的余地。因此,我们在实际应用中只是将LED点阵的16条行线直接接在P0口和P2口,至于列选扫描信号则是由4-16线译码器74HC154来选择控制,这样一来列选控制只使用了单片机的4个IO口,节约了很多IO资源,为单片机系统扩充使用功能提供了条件。考虑到P0口必需设置上拉电阻,我们采用4.7 kΩ排电阻作为上拉电阻。
汉字扫描显示的基本过程是这样的:通电后由于电阻R1,电容C1的作用,使单片机的RST复位脚电平先高后低,从而达到复位;之后,在C2,C3,X1以及单片机内部时钟电路的作用下,单片机
我们以UCDOS中文宋体字库为例,每一个字由16行16列的点阵组成显示。即国标汉字库中的每一个字均由256点阵来表示。我们可以把每一个点理解为一个象素,而把每一个字的字形理解为一幅图像。事实上这个汉字屏不仅可以显示汉字,也可以显示在256象素范围内的任何图形。如查用8位的AT
为了弄清楚汉字的点阵组成规律,首先通过列扫描方法获取汉字的代码。汉字可拆分为上部和下部,上部由8×16点阵组成,下部也由8×16点阵组成。本例通过列扫描方法首先显示左上角的第一列的上半部分,即第0列的P00~P07口,方向为P00到P07,显示汉字“大”时,P05点亮,由上往下排列,为:P0.0灭,P0.1灭,P0.2灭P0.3灭,P0.4灭,P0.5亮,P0.6灭,P0.7灭。即二进制00000100,转换为十六进制为04h。上半部第一列完成后,继续扫描下半部的第一列,为了接线的方便,我们仍设计成由上往下扫描,即从P27向P20方向扫描,从图3可以看到,这一列全部为不亮,即为00000000,十六进制则为00h。依照这个方法转向第二列、第三列,…,直至第十六列的扫描,一共扫描32个8位,可以得出汉字“大”的扫描代码为:
