事实上，计数器一锁存器一DAC子电路被安排为：每当从GPS来的1Hz脉冲开始时，完成一次新的相位误差计数。顺序如下：每当1Hz的下降沿(脉冲开始的。100ms之后)，计数器(1C8／IC9)被其MR(第1脚)上的非常短的脉冲所复位。这个非常短的复位脉冲起源于IClla输出的1Hz脉冲。这个1Hz脉冲用100pF电容和1kQ电阻鉴别后，通过ICllC馈送到IC8和IC9的MR脚。
当来自IC7的相位差脉冲到达其CEP脚(7)时，两个计数器开始计数。允许它们对通过缓冲级lCl4a和ICl4f馈送到其CP输入端(第2脚)的“准10MHz"脉冲计数。计数一直持续，直到相位误差脉冲末尾，然后停止。另一个非常短的脉冲，这次是由相位误差脉；中信号的下降沿所引起的，通过lClle被加到lCl2的11脚，随之计数值被送入ICl2的锁存器，代替了原来的计数值。
作为结果，DAC的输出变为与新计数值对应的直流电压。计数器在1HzGPS脉冲的最后重新复位，准备下一个循环。

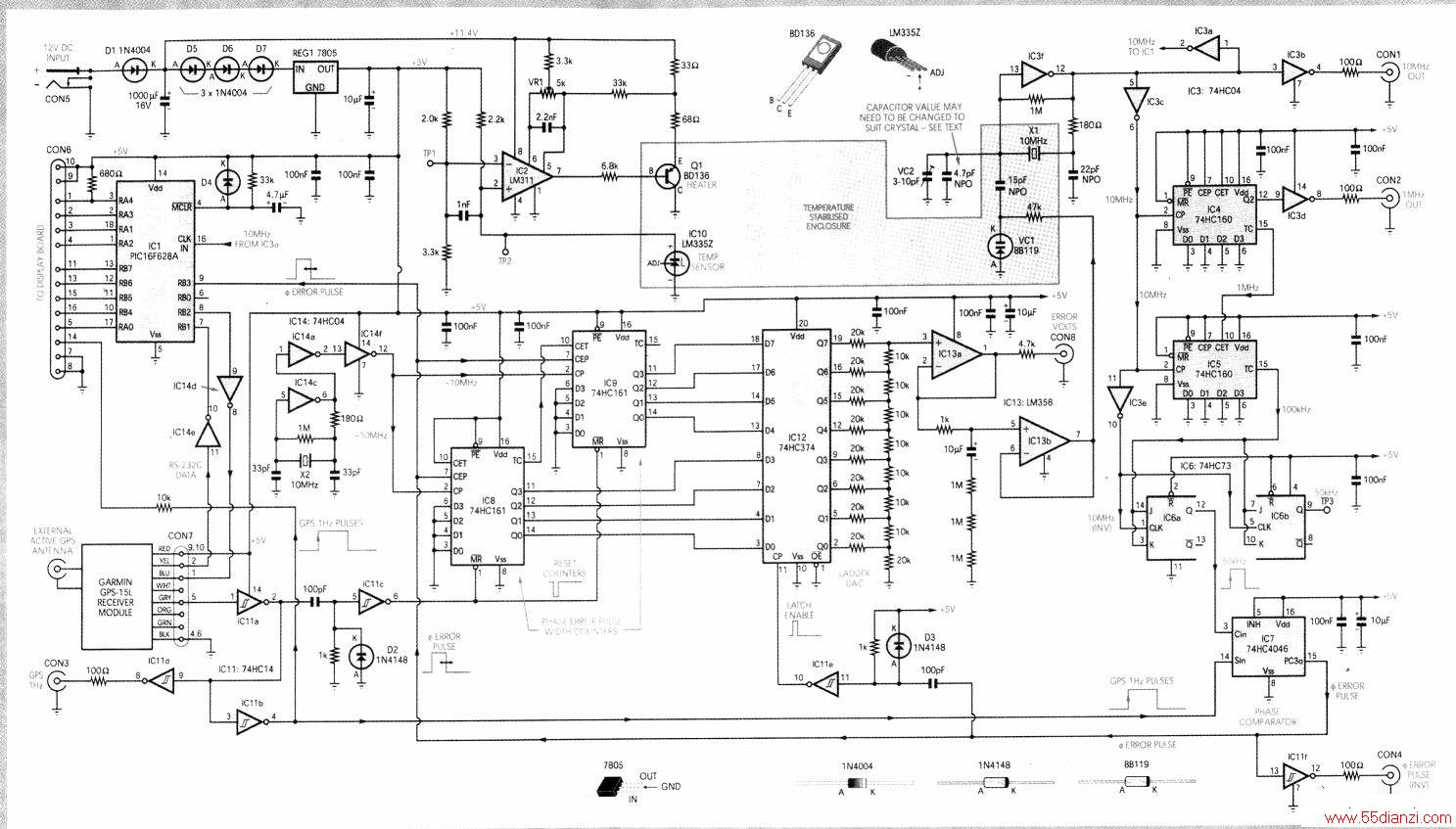

从DAC来的变化的直流相位差电压首先通过缓冲级lCl3a，随后到达由1kΩ电阻(图1中R1)。
一个10μF电容(C1)和三个1MΩ电阻(R2)所组成的滤波器。从这里开始，滤波后的相位差电压馈送到ICl3b，变成了自动相位校正电压(APC)。这个APC电压被加到变容二极管VCl上，因此使其电容改变。
如前所述，VCl组成了。IOMHz晶体振荡器的一部分，而其电容变化带入振荡器的锁相环。垫整电容VC2和其上并联的4．7pF电容是初始调整振荡器的。使其自由振荡频率在100MHz的100Hz以内，确保PLL正确地锁定到正确的频率上。
8．温度稳定性
比较器IC2的功能，晶体管Q1和LM335Z温度传感器(IClO)的作用是什么呢?这些元件是用来实现10MHz振荡器晶体(×1)、变容二极管及与其串联15pF电容的温度稳定性的。事实上，这些元件被装在一个小烘箱里以保持其温度稳定。烘箱里还有装在晶体、LM335Z温度传感器和功率晶体管(Q1)上的小型TO一220型散热器。小烘箱基本上是用展开的聚苯乙烯铺开在缩小的35mm胶片盒内部做成的一个绝缘壳体。需要了解的是，IClO(LM335Z)被装在外壳内部，以便感受其内部温度。
IClO上的电压基本上与其温度(开式温标)直接成正比。这个电压被加到比较器IC2的非反向输入端，IC2的反向输入端输入接近3．15V的参考电压，由并联在5V稳压电源线上的分压电阻(2kQ和3．3kΩ)来提供。作为结果，当温度传感器电压上升到比3．15V稍高时，IC2的第7脚输出会变为高电平。而当温度传感器电压比这个电平稍低时，IC2的第7脚输出低电平(误差决定于加到比较器上的延时)。
IC2用来控制功率晶体管Q1，Q1用在这里完全是作为一个加热器。这个晶体管附着在有翼散热器上组成小烘箱的一个加热器。因当其导通时会产生热量，增加温度。由于lCl0提供的负反馈的原因，小盒里的温度维持在非常接近42％一事实上，误差±1℃。这个温度可以用电位器VRl在小范围内调整。
9．RS一232C数据
从GPS接收器来的RS一232C数据出现在黄色导线上，并且(借助IDC插口线3)被连接到CON7的第2针上。它从这里通过反向缓冲器ICl4e被馈送到用来处理串行数据PIC微控制器lCl的RBl输入端(第7脚)。
类似地，对于GPS接收器模块的RS一232C串行输入是其蓝色线，并被送到CON7的第1针。作为结果，来自微控制器的串行输出口(RB2，第8脚)的串行口的初始化命令通过反向缓冲器ICl．4d送到模块上。
从IC7来的相位差脉冲也被送到ICl的RB3的输入端(第9针)从而微控制器能够监测PLL是否保持锁定。
10．显示器电路

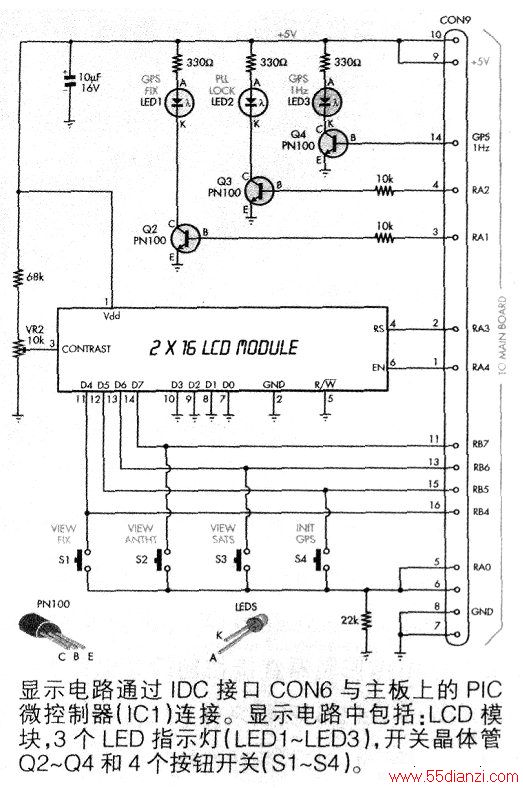

显示器电路(见右图)通过插口CON9与主电路接口，其中包括两行×16字符LCD模块(可以直接由微控制器lCl驱动)和其对比度控制用的VR2。
此外，还有四个控制开关(S1～S4)和三个指示灯发光二极管(LEDl～LED3)依次由开关晶体管Q2～Q4驱动。注意Q2和Q3(也就是LEDl和LED2)是由微控制器直接控制的(借助RAl和RA2)。而Q4(LED3)责被来自GPS的1Hz脉冲借助lCllb来驱动。如前所述：按下S1～S3在LCD上分别显示指定的数据，而S4则用于初始化GPS接收模块。
11．电源
电路电源由外部的12VDC电源来提供(电源插口额定功率要500mA以上)。电源通过电源插口CON5和二极管D1提供，二极管用作反向电压保护。
二极管D4～D5提供附加的电压降，以减少电源在三端稳压器REGl中的损耗，REGl提供稳压后的+5V电源给大多数电路。唯一直接由非稳压的+11．4V输入驱动的是在小盒中的比较器IC2和加热器晶体管Q1。
12．其他信号
以上是关于电路的描述。需要注意，基准频率源还给出了各种有用的信号(除了主10MHz和1MHz输出之外)，这些信号可用来监控其操作。
首先，1Hz GPS脉冲通过IClld和CON3给出。其次，IC7输出的相位差脉冲的反相变形通过IC11f和CON4给出。最后，来自ICl3a的未滤波的DC相位差电压通过CON8给出。后两个信号都能用来记录频率源的操作。
