QL801A单芯片智能电子密码锁电路

功能特点

■　单个芯片集成了全部功能，极少的外围器件，极低的成本。
■     极低的功耗，待机电流＜0.1 μＡ，非常适合电池供电（使用2节或3节5# 电池至少可待机3年）。
■     单个芯片集成了密码的保存、输入识别、修改、对象的控制、撤防、布防控制，按键提示音及警声输出多种功能，
    不用再外接其他任何的芯片。
■     输入正确密码后，除了完成撤防功能，同时输出一控制信号去控制电控锁或其它设备。
■     单个开关完成室内快捷布撤防选择。为可选功能，此功能适合主人在室内的情况。
■     多种报警方式现场可编程设置，并且掉电不丢失，可反复修改。见表（—）。
■     保密性强，密码可由1-20位数字任意组合，密码量多达几千万亿组以上。
■     先进的省电技术，20秒无操作自动进入待机状态。



应用场合



■　电子密码锁，电子密码防盗门锁

■　电子密码保险柜或保险箱

■　电子密码箱

■　电子防盗报警器

■　其他重要设备的开启等等


主要技术参数


■     商业级：０℃～７５℃    工业级：－４０℃～８５℃

■     两种工作电压芯片：QL801A（3.6～5.5V）、 QL801A-L（2～3.8V）

■     待机电流：＜0.1 μＡ

■     20引脚PDIP及SOIC封装。

■     按默认报警方式有三种型号：

       QL801A9：方式9，即触发报警，警声保持输出1分钟后自动撤防。报警期间可输入密码撤防。

   QL801A0：方式0，触发报警，警声保持不停输出，不撤防，直至输入密码撤防。

       QL801A4：方式4，每一次触发报警，警声输出1分钟，不撤防，可重触发报警；报警期间可输入密码撤防。





芯片功能引脚

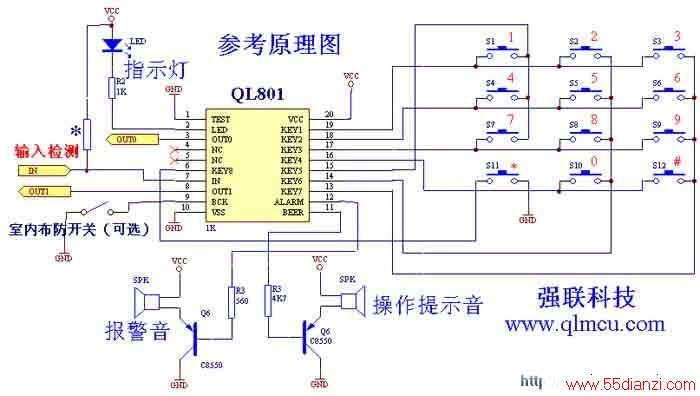

参考原理图



芯片引脚说明



引脚

名称

功能描述

1

TEST

此引脚使用时接地。

2

LED

工作指示灯输出，低电平有效，可用作键盘的背光灯，最大可吸收20mA电流。

同时兼作布防指示用，即当布防成功后，指示灯会随布防提示音“嘀-嘀-嘀-嘀-嘀”同步闪烁，以达到声光提示作用。

3

OUT0

报警输出控制0：平时为高电平，当报警时同步输出低电平信号，报警结束恢复高电平，有20MA的吸入电流。此输出可根据需要定制。

4

NC

悬空

5

NC

悬空
