6、工作电压
提供两种工作电压芯片：QL802（3.6-5.5V）、 QL802LE（2.0-3.8V）

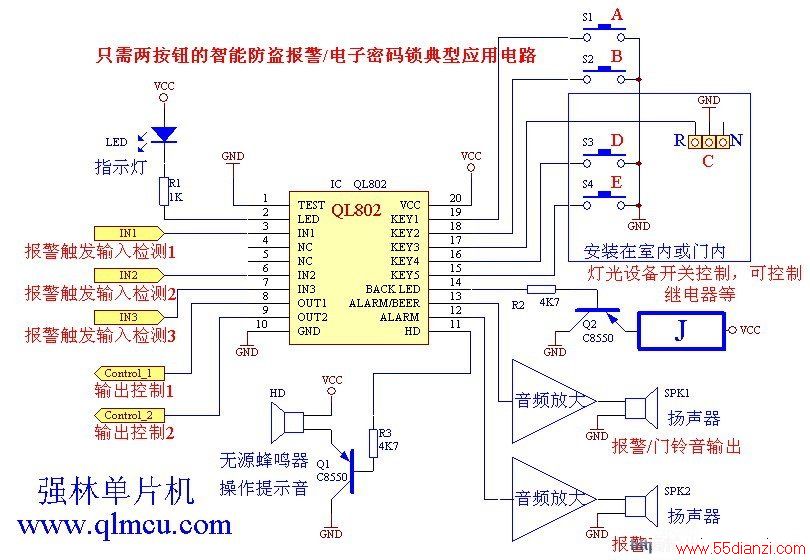

7、应用电路
screen.width-333)this.width=screen.width-333" border=0>
8、使用方法
8.1. 外围器件及输入、输出说明：
按键A：在布防状态下为密码输入键；在撤防状态下为门铃按键。
按键B：在布防状态下为密码确认键；在撤防状态下为门铃按键。
开关C：为密码修改开关。
按键D：为室内布防按键。
按键E：为室内密码锁开启按键及撤防按键。
8.2. 门铃功能的使用：
密码锁芯片第一次上电为门铃功能，上电时蜂鸣器将发出“嘀、嘀、嘀”上电工作提示音，并且指示灯也跟随闪烁。 A、B键均可作为门铃按键，按动一下A或B键，门铃将发出“叮咚”两声。
8.3. 布防操作：
在门铃状态下，按动室内的布防按键D，蜂鸣器将发出“嘀、嘀、嘟”的提示音，指示灯亮，20秒后才正式布防并检测采集各路防区的初始状态，此时自动切换到密码锁状态（延时20秒的原因是比如应用在门锁上，用户布防后到关门需要一段的时间）。布防操作启动检测后，将实时检测3路防区的信号，适应所有的报警输入触发信号输入，一旦三路的任何一路有信号的翻转，则输出报警一分钟并封锁键盘，报警音输出由芯片合成输出，无须再外接报警音芯片，在报警的过程中可通过撤防按键强制撤防以停止报警。一分钟后自动撤防并切换到门铃状态。
8.4. 密码锁的开启及撤防操作：
本密码芯片出厂的密码为“123”，具体方法如下：
A键为密码输入键，比如第一位密码是“1”，则输入“A”，然后再按动确认键“B”，即完成第一位的密码输入；以此类推，当第二位为“2”时，则再按动“A、A”，再按动“B”键，则完成第二位密码的输入；当输入最后一位的时候，比如出厂密码，按动“A、A、A”，要按动下 “B”键完成当前位的密码，再按动下“B”键即对密码做最终的判断，如果密码正确则蜂鸣器发出一声长的“嘟”声，并且LED指示灯也一起点亮，同时对应的输出控制端口动作，声音结束指示灯也同时熄灭，同时撤防（如果输入的密码错误，则蜂鸣器将发出三声急促的“嘀嘀嘀”声，如果连续输入3次的错误密码。则蜂鸣器将发出六声急促的“嘀嘀嘀、嘀嘀嘀”声，并且密码芯片将封闭键盘1分钟（这个时间可以根据实际的需要定制），常人无法猜测和破解）。
密码输入示例：比如按初始密码“123”，按如下的输入顺序，密码正确则动作输出控制并撤防：
“A”+“B”
“A”+“A”+“B”
“A”+“A”+“A”+“B”+“B”
8.5. 密码的修改：
基本步骤是：把密码修改开关C拨到R（即把KEY3引脚接地）----输入新密码----在把开关C拨到N，修改成功。
密码修改详细步骤：
把密码修改开关C拨到R（即把KEY3引脚接地），蜂鸣器发出“嘟”声音并且指示灯点亮，等待输入新密码，比如要输入新的密码为“2，3，4”，详细输入顺序如下：
“A”+“A”+“B”
“A”+“A”+“A”+“B”
“A”+“A”+“A”+“A”+“B”
然后把开关C拨到N，蜂鸣器发出“嘟”声音并且指示灯熄灭，密码修改成功。
