该电子密码锁是一种实用型机、电一体化设计技术(专利号：ZL.96218049.6)，该技术采用单片机密码识别及信号输出控制，提高了整体电路的稳定性和可靠性，并且简化了硬件电路的设计。由EPROM(24C02)构成的密码存储器可防止主机在断电的时候将用户的设置密码丢失，更增加了其安全系数。该技术中独特的电子锁，完善了目前市场上普遍采用的电子锁具不防撬、容易被破坏的缺陷，将整体的安全系数明显提高。
具体功能
系统设置有9位数的原始密码，使用期间，用户可以自行更改密码(1-9位数)。
断电后不丢失密码。
连续三次输入错误密码将立刻发出报警（防破译功能）。
控制电路组成

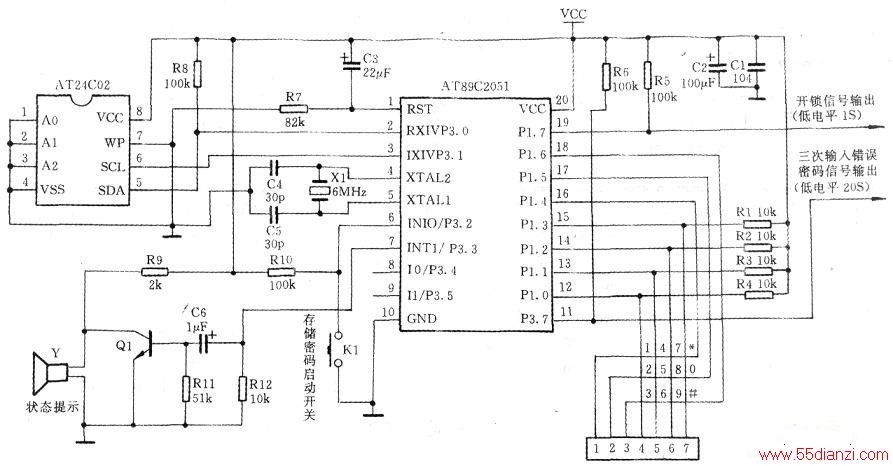

电子密码锁的控制电路主要由：单片机程序控制、外部扩展存储器、数字输入键盘、终端执行电路、防破译自动报警、电压整流及稳压输出等部分组成（下图为该电路的原理图）。
电子锁结构组成

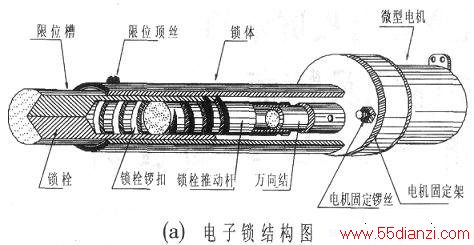

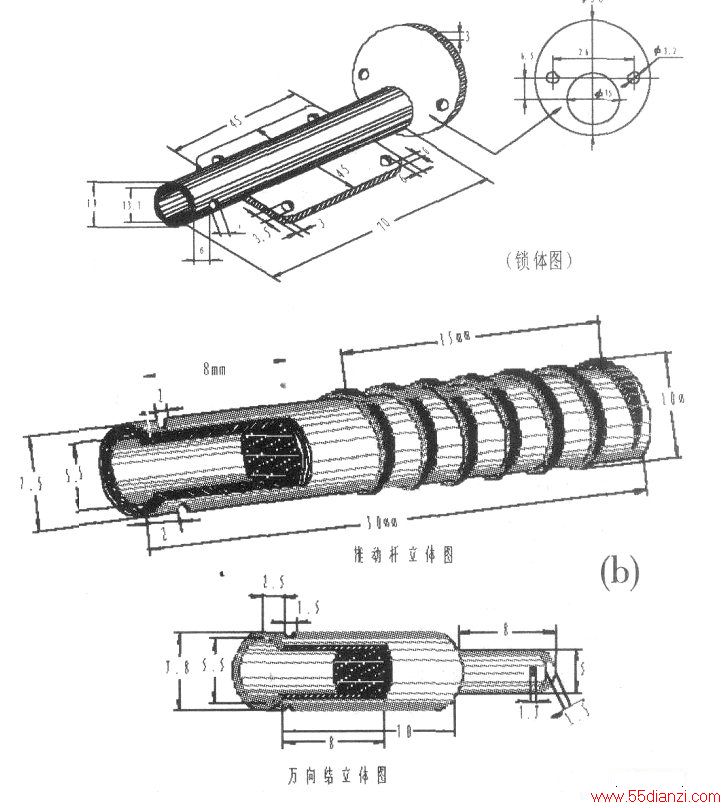

电子锁的结构设计（如下图），它是由：微型变速电机、锁体、万向结、锁栓推动杆、锁栓、限位顶丝等组成。该电子锁的特点为：防撬防破坏、开锁力矩大、功耗低。
知，锁栓是由于“锁栓推动杆”的丝扣反向旋转才被推出锁体的（当停止供电后，锁栓已被自锁），要想让锁栓回到锁体内（开锁），就必需要求“锁栓推动杆”的丝扣正向旋转才能将锁栓拉回锁体内。否则，外界无论采用任何工具都无法将“锁栓”推回锁体。而传统的电子锁容易被撬开的缘故就是因为锁栓没有“自锁功能”造成的。另外该电子锁使用的微型变速电机每分钟为150转，锁栓被推出锁体或进入锁体所需的时间为10秒钟左右，锁栓运动的速度比较慢，因此将速度转换为力矩，从而在上锁或开锁时所需的驱动电流也就很小(150mA左右)，（普通电子锁的开锁电流为l000mA左右）
控制电路工作原理
Ul采用98C2051单片机，该单片机通用性强、性能稳定，适合于设计中小型控制程序。U1的Pl.0-P1.6口为外置密码键盘的纵向输入线和横向输入线，P1.7口为正常开锁信号控制端，P3.7口为防破译密码告警端，P3.2口为密码存储启动开关。
当整机电路供电后，只要按动”KX”键（电子锁电压转换开关），电子锁就会提供反向电压，于是电子锁的锁栓被自动推出锁体（原理见上述）。
98C2051单片机上电后，便开始检测是否有外部密码输入，如有输入则等待按(#)键确认。确认后单片机就立即将输入的密码与报存的密码进行比较，比较后如密码的值相等，单片机的P1.7口就会输出一低电平信号（开锁信号），于是Ql正向导通，Ll触点吸合，此时便给电子锁的微电机提供了正向电压，于是锁栓被拉入锁体内，电子锁被打开。开锁时，单片机P1.7口输出开锁电平信号的时间要与锁栓复位所需要的时间相同。
如果单片机检测到输入的密码与保存的密码比较后不相同，便会输出一声较长的提示音。此后假若又连续两次输入错误密码，单片机的P3.7口会输出低电平信号。由Q2、Q3组成的复合功率驱动电路得到正偏置电压后，就会驱动报警器发出报警声，报警2分钟后单片机的P3.7口停止输出报警信号。单片机又重新开始等待检测输入的密码。
由Q4、C6、Yl、Rl0、Rll、R12组成“有效按键”提示音，每当键盘中的任何一个键按下后，经单片机确认为有效按键时，单片机的P3.3口就会输出0.2秒的音频信号。此信号经C6、Q4耦合放大后，Yl便发出提示音。当连续2次输入错误密码时，P3.3口会输出0.5秒的音频信号以作警告。
Kl为修改密码启动开关，当需要修改现有密码时，应先输入新的密码，然后按动Kl键，单片机就将新输入的密码带替原来的密码。
外部存储器(24C02)的作用是保存输入的密码。当每次输入新的密码后，单片机就会通过数据线将这组密码写入24C02中。即使停止供电，24C02中所保存的密码也不会丢失。当恢复正常供电后，单片机可随时从24C02中读取保存的密码。
供电部分供电部分的D3-D6、C9、Cl0为整流电路，它们将输入的13-15V交流电压转换为直流电压后输入给U3(12V稳压)和U4(6V稳压)，然后输出+12V和+6V的稳定电压。VCC电压是为主机供电，而+12V电压是专为报警器供电。因报警器的耗电比较大，输出频率不稳定，如不采用单独电源供电，就容易造成对CPU的直接干扰。
电子锁工作原理
当给电子锁的微电机反向供电时，电机主轴通过带动“万向结”使得“锁栓推动杆”逆时针方向旋转，又由于锁栓受到限位顶丝的左右定位（只能前后运动），于是锁栓被推出锁体。当锁栓被推出锁体一定长度后，由于有“限位顶丝”的限制，于是锁栓就无法再被推出，这样锁栓被“锁定到位”。当给微电机正向供电时，电机主轴通过带动“万向结”使得“锁栓推动杆”顺时针方向旋转。于是锁栓被拉回锁体内，还是由于“限位定丝”的作用，待锁栓被拉回到正常位置后，锁栓停止运动，此时“开锁”过程结束。
由上述电子锁的工作原理可
