KIZ6-5是一种三相全控桥可控硅触发控制板，专为感性负载、大功率交流调压而设计的。它由电源移相触发PI调节过流保护四部分所组成。 电参数： 交流同步电压：三相30V±5v(有效值)。 同步工作电流：2～3mA(有效值)。 同步接法：380v／30v，△／Y。 触发脉冲形式：脉冲调制式的双脉冲。 脉冲列频率：5～10kHz。 输出级允许负载电流(吸收)：≤l.5A。 脉冲前沿≤1&mICro;s。 电源电压±(15V±5V)％。 允许使用环境温度:0～ 70℃。

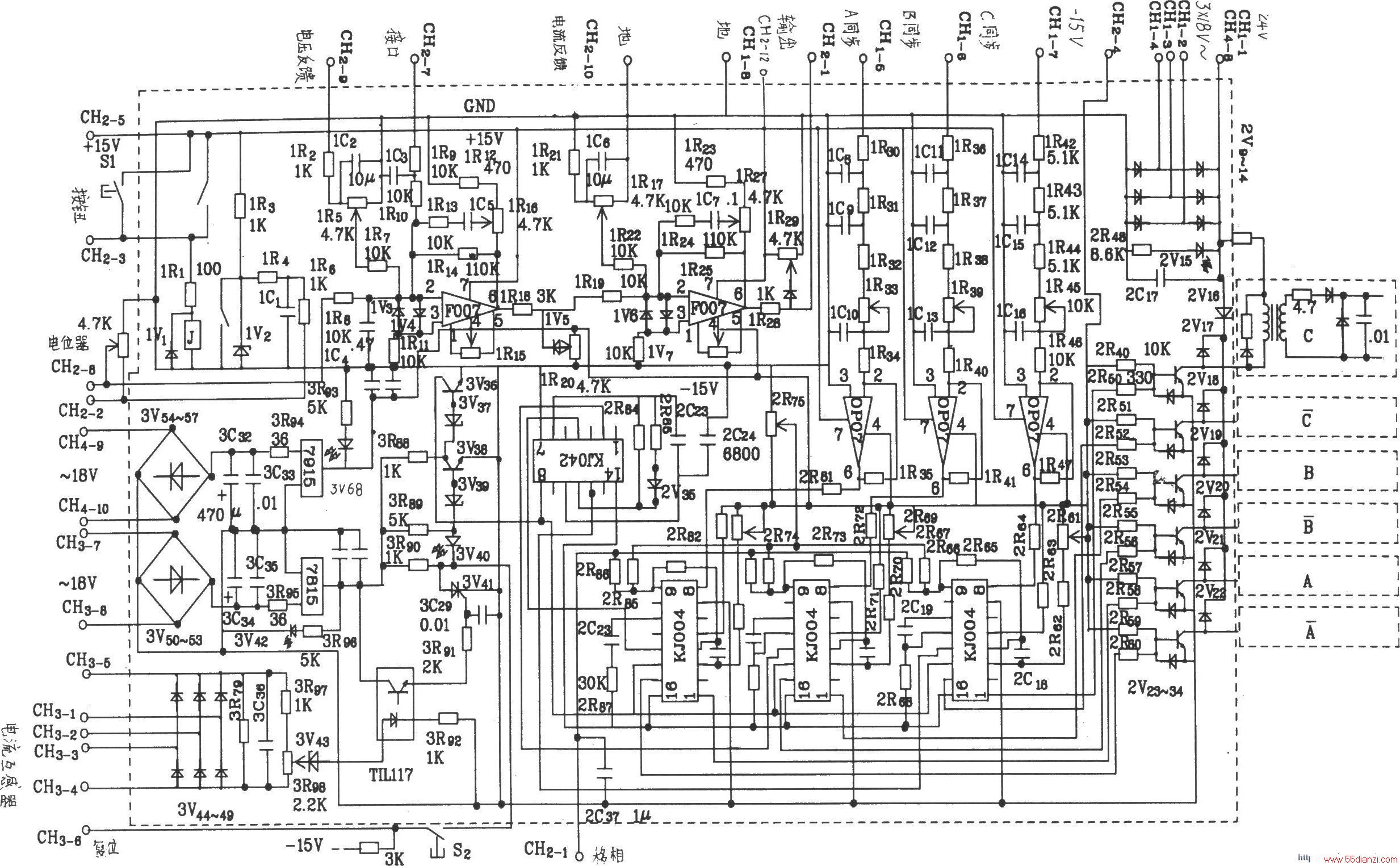

KJZ6-5三相可控硅触发板电原理图
