广盛牌AV-RF变换器电路原理分析

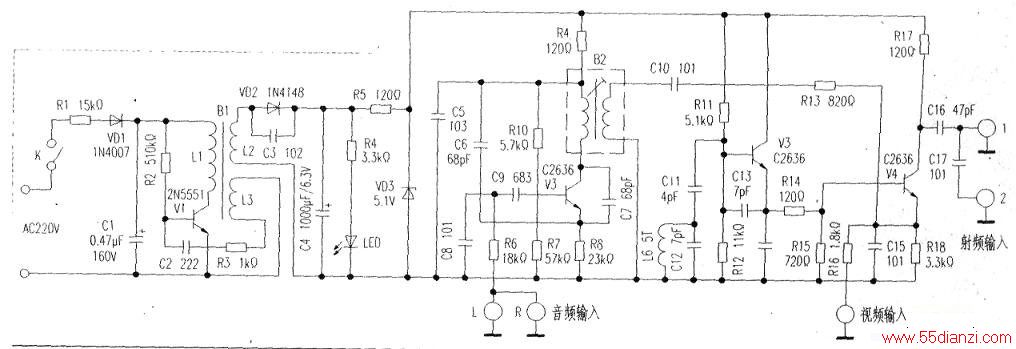

　　AV-RF变换器是将音视频分离信号通过该电路变换为电视用的射频信号。这种电路广泛用于电视机顶盒、VCD(或DVD)影碟机等需要输出射频信号的设备。笔者剖沂了广盛牌AV-RF变换器中的电路（见附图）．供使用、维修时参考。
　　
　　一，电源电路

　　开关K合上后．220V电压通过电阻R．把220V电压降低一部分，目的是减小加到脉冲变压器B．线圈L．上的电压。这样，可以减少L1的匝数，使脉冲变压器体积减小一些。减小后的交流电压通过二极管VD,整流．c1滤波后形成直流电压．这个电压加到-极管v1组成的振荡电路上，在L产生约40kHz脉冲电压。经二极管VD。整流，C4滤波后，产生约8v的电压，再经过VD，的稳压后输出稳定的5.1V电压供后级电路使用。
　　
　　电阻R2为启动电阻，振荡的建立需要它。电容C2电阻R3为反馈信号提供通路，电容C3作用是滤除高频电流．保护二极管VD2。
　　
　　二、音频振荡电路
　　
　　由vz、B：等元件组成选频振荡电路。
　　
　　AV输出的音频信号，通过L、R音频输入口，经R6加到三极管V2的基极，使振荡电路产生的222,75MHz振荡信号频率发生变化，即产生了音频调频信号。音频调频信号由B2的次级线圈L2输出经过c10和R13加到混频电路。振荡的反馈信号由c6两端输出后经c5、c8、C9加到V2的基极。谐振频率决定于B：中的k5、C6、c71和三极管结电容。、R。是为了防止反馈信号被短路．电阻R7、R8、R10为偏置电阻，起建立工作点的作用。调B2可以微调振荡频率。
　　
　　三．本掇电路
　　
　　由V3、L6等元件组成，产生视频载频信号。可以看出，它是并联改进型电容三点式振荡电路（西勒电路）。电路加电后即产生216.25MHz的频率信号，振荡信号再由V，的发射极取出经R14。加到混频电路。另外，振荡信号的一部分直接由C13反馈回V5的基极，使振荡持续下去，、振荡的频率决定于L6、C12、C11、C13和C14，但主要决定于C12。电阻R14即是V3的直流反馈电阻，也是三极管v4的偏置电阻。为防止频率偏移，线圈L6用高频蜡封固。
　　
　　四、混频电路
　　
　　其作用是把音频振荡电路输出的音频信号、本振信号及视频信号混合形成射频信号(RF)。音频调频信号和视频信号由三极管V4发射极注入，而本振信号由基极注入。混频后由三极管V4的集电极输出，经C16和C17到射频输出口l和射频输出口2．输出12频道的射频信号。这里，cl起隔直流电的作用。C15为高频旁路电容。混频信号主要通过它，而不是R18。
　　
　　该电路结构紧凑、体积小、信号失真小。但通过观察，也发现几个问题。
　　
　　1．电阻R．功率太小，造成电阻发热而使电路板发黑。可以考虑加大电阻的功率或用水泥电阻代替。
　　
　　2．电容C4耐压值偏低(为6.3V)．而实际电压达到8V．可以考虑改为10V或16V的。
