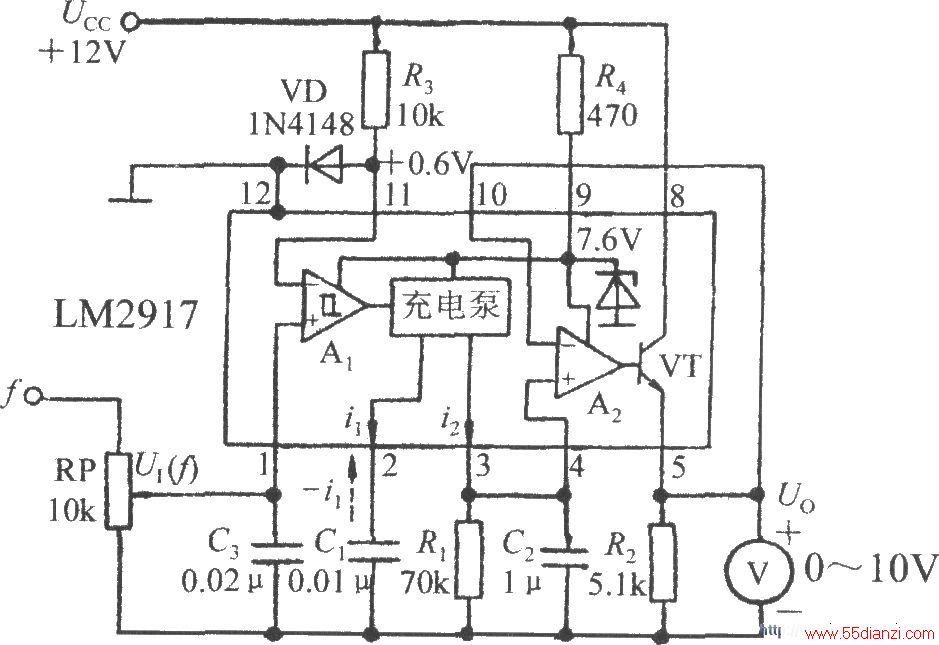

由LM2917构成的频率／电压转换电路如图所示。被测频率信号，经过电位器RP接LM2917的第1脚。由RP构成输入分压器，调节RP滑动触头的位置可改变输入频率信号的幅度。 12V电源经过R3、二极管VD分压后，向比较器A1的反相输入端提供 0．6V的参考电压。R2是输出电压的负载电阻，R2的取值范围是4．3kΩ～10kΩ。0～10V直流电压表并联在R2两端，用来指示被测频率值。R4是内部稳压管的限流电阻，取R4=470Ω时，稳定电流
式中，τ表示充电泵的时间常数：τ=R1C1。由上式可见，U0除与f有关之外，还与电源电压UCC、充电泵时间常数τ关。一旦UCC、τ确定后，Uo只取决于f，这就是利用LM2917测量频率的原理。
