    由于同样的原因,在该频段设备装配过程中要求更加严格。装配过程主要包括:裁板、粘接、键合等工序。特别是在粘接及键合工序上更加容易出问题。通过对制造和装配工艺的试验摸索,很好地解决了毫米波频段高精度制造和装配工艺问题。

    3. 3、EHF 频段变频技术

    变频器包含了混频、滤波、放大等多个环节。为了满足设备指标要求,主要采取了如下的技术措施:用新型 谐波混频器,降低本振的工作频率,减小了本振的实现难度; ②采用微带探针形式波导- 微带过渡,通过波导H 面的孔插入波导腔中,降低了插入损耗,改善了端口驻波; ③采用新型电路,电路在IF2 频率范围内,频率响应小于2 dB ,保证了整机的幅频特性指标; ④增加了新型结构的均衡补偿电路,补偿EHF 频段的分布参数影响,整机2 GHz 带宽内幅频特性小于3. 5 dB ,满足了系统指标需要。

    3. 4、波导滤波器设计

    在设备研制过程中,需要研制EHF 频段的滤波器对本振信号抑制60 dB 以上。根据仿真结果,一般的微带滤波器很难满足要求。

    波导滤波器具有Q 值高,损耗小的特点,波导滤波器能够满足指标要求。根据指标要求,研制了波导滤波器,其带内损耗小于2 dB ,带内幅频特性0. 5 dB/ 2 GHz ,对本振频率的抑制达到64dB以上。经整机测试,对杂散信号的抑制满足设计要求。

    4、测试结果

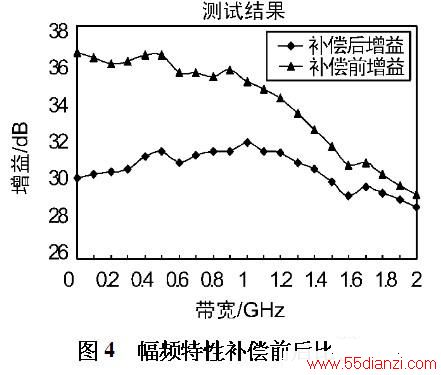

    设备调试完成后,进行了指标测试。图4所示的测试曲线为设备幅频特性补偿前后的曲线,从图中可以看出补偿前幅频特性为8dB左右,补偿后为3.5dB ,增益也满足设计要求。设备的杂散输出最大为-55dBc ,1 dB输出功率大于+16dBm。





    5、结束语

    随着系统频率的不断提升,微波射频设备的工作频率越来越高,给设备研制带来了很大的挑战。采用3次变频方案,实现了L频段到EHF 频段上变频器,EHF频段1dB输出功率大于+16dBm ,2 GHz带宽内幅频特性小于3.5 dB ,指标测试满足设计要求,关键指标达到国外同类产品水平。设备研制过程中,解决了EHF频段加工、装配等关键工艺技术,为同类产品的研制提供了技术保证。
