基于电阻分压法的变频器电压检测与保护电路

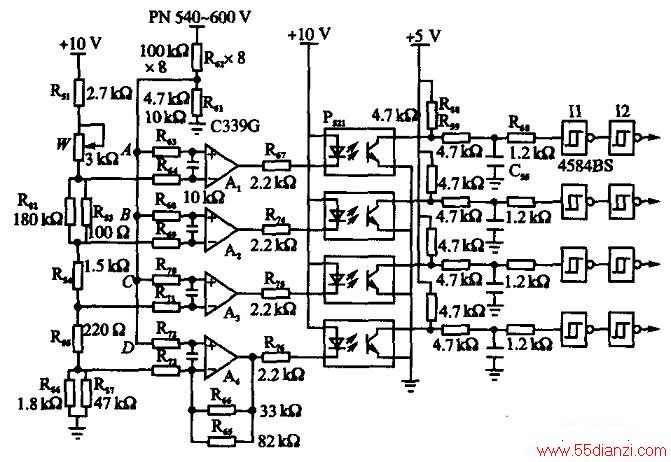

　　下图是日本Fuji公司设计的变频器基于电阻分压法的欠压和过压保护电路。直流电压检测从分压电阻两端采集,直流高电压(约540～600V)经R61,R62分压后,分别送至4个比较器A1～A4的正相输入端与4个参考电压A,B,C,D比较,以完成过压和欠压保护并通知CPU发出相应的报警信号。

　　比较器参考电压取自电阻R51～R57组成的分压器,10V标准电压经电阻分压后取出4个不同的参考电压分别送至4个比较器的反相输入端,比较器的输出信号经光耦隔离、阻容滤波之后再经施密特反向器关闭IGBT,同时送CPU进行处理。
　　
　　正常状态下,电压取样值(3V左右)处于B点和C点的电位之间,比较器A1,A2输出0;A3,A4输出1。经过隔离、滤波、反向处理,最终的输出在图6中由上到下为0011,这是正常工作信号。B,C间的电压范围较大,当交流电源电压在300～460V间变化时,变频器正常工作。一旦交流电源电压高于460V,电压取样随即高于B点电压,位于A,B电位之间,A1输出0;A2,A3,A4输出1,电路输出过压信号0111;而当电源电压降至300V以下,电压取样立即低于C点电压,处于C,D电位之间,A1,A2,A3输出0;A4输出1,此时电路输出欠压信号0001。变频器便发出过压或欠压预报警信号,并按预定的控制顺序关机。
