台达变频器输入信号接线图

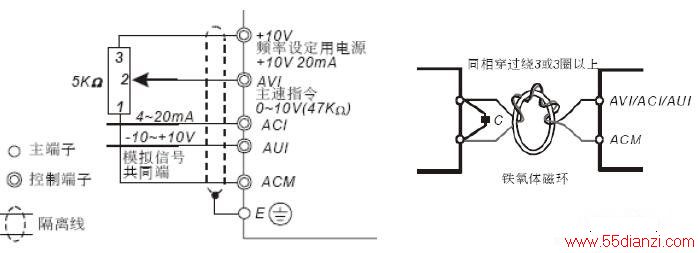

　台达变频器输入信号接线图如下图所示：

　　连接微弱的模拟信号，特别容易受外部杂讯干扰影响，所以配线尽可能短（小于20米），并应使用屏蔽线。此外屏蔽线的外围网线基本上应该接地，但若干扰杂讯大时，连接到ACM端子的效果会更好。
　　
　　?连接外部的模拟信号输出器时，有时会由于模拟信号输出器或由于交流电机驱动器产生的干扰引起误动作，发生这种情况时，可在外部模拟输出器侧连接电容器和铁氧体磁环。
