用模拟电压输入端子控制的变频器并联运行

　　1.运行要求
　　
　　(1)变频器的电源通过接触器由控制电路控制；
　　
　　(2)通电按钮能保证变频器持续通电；
　　
　　(3)运行按钮能保证变频器连续运行，且运行过程中变频器不能断电；
　　
　　(4)停止按钮只用于停止变频器的运行，而不能切断变频器的电源。
　　
　　(5)任何一个变频器故障报警时都要切断控制电路，从而切断变频器的电源。
　　

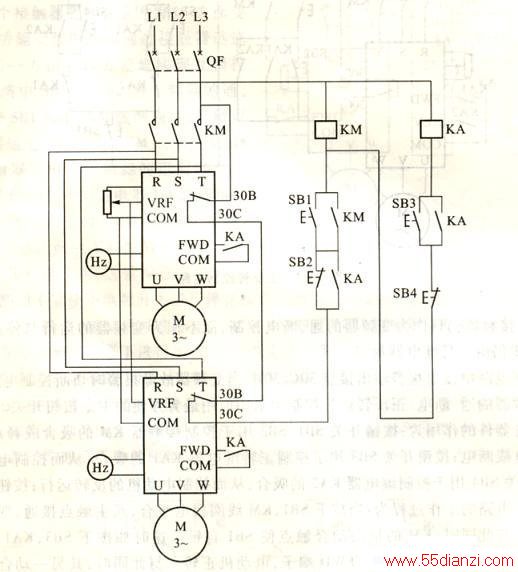

　　2．主电路的设计过程
　　
　　(1)空气开关QF控制电路总电源，KM控制两台变频器的通、断电；
　　
　　(2)两台变频器的电源输入端并联；
　　
　　(3)两台变频器的VRF、COM端并联；
　　
　　(4)两台变频器的运行端子由继电器触点控制。

　　3.控制电路的设计过程
　　
　　(1)两台变频器的故障输出端子串联在控制电路中；
　　
　　(2)通电按钮与KM的动合触点并联，使KM能够自锁,；保持变频器持续通电。
　　
　　(3)断电按钮与KM线圈串联，同时与运行继电器动合触点并联，受运行继电器的封锁。
　　
　　(4)运行按钮与运行继电器KA的动合触点并联，使KA能够自锁，保持变频器连续运行。
　　
　　(5)停止按钮与KA线圈串联，但不影响KM的状态。
　　
　　4．变频器功能参数码设定：
　　
　　两变频器的速度给定用同一电位器，若同速运行，可将两变频器的频率增益等参数设置相同；若比例运行，根据不同比例分别设置各自的频率增益，每台变频器的输出频率由各自的多功能输出端子接频率表指示。
