注意：

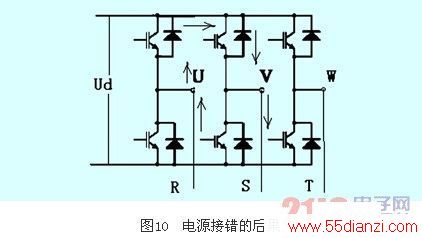

(1)变频器的输入端和输出端绝对不允许接错。万一将电源进线错误的接到了输出端上，则不论哪个逆变管导通，都将引起两相间的短路而将逆变管迅速烧坏。如图10所示。
(2)前面的断路器一般是需要安装的，主要是分断电路用。当变频器出现故障时，尤其是整流电路或主电路损坏时，大电流能及时使断路器跳闸，与网电的其他电路脱开，避免影响其他电路。
(3)线头压接要可靠。一般使用容量相当的接线鼻压接。一定要压紧，避免大电流长期运行出现过热而烧毁接线或端子。
4.1.1.2 线径的选择
一般按电动机的接线要求的线径选择，特殊场合要选大一规格的，尤其是电机距离变频器较远的，本着宜大不宜小的原则选配。
4.1.1.3 接地
每台变频器都有一个专门的接地端子“e”或“⊥”，用户应将此端子与大地可靠连接。

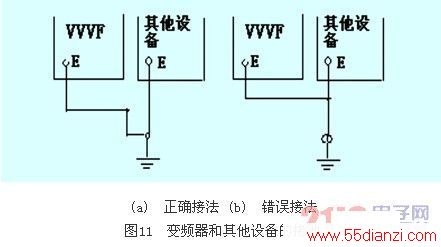

当变频器和其他设备，或有多台变频器一起接地时，每台设备都必须分别和地线相接，不允许将一台设备的接地端与另一台设备的接地端相接后再接地。如图11所示。
4.1.2 控制电路的接线
变频器主接线完成后，变频器可以运行。但一般情况下，由于控制及监测的方便，都需要将变频器的操作及显示部分引到方便的地方。有的是现场环境较差，变频器不宜安装，而安装于环境较好的配电室内，而将控制部分引到现场。有的如提升机变频器，控制部分需要与原系统对接，也需要将控制线引出。
控制线分模拟量和数字量。
4.1.2.1 模拟量
主要包括：输入侧的给定信号线和反馈信号线;输出侧的频率信号线和电流信号线。

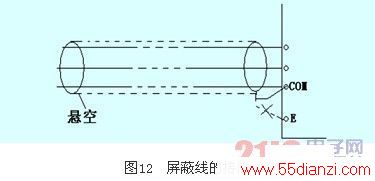

模拟量信号线的抗干扰能力差，必须使用屏蔽线。屏蔽层的靠近变频器的一端，应接控制电路的公共端，但不要接到变频器的地端(e)或大地，屏蔽层的另一端应该悬空，如图12所示。
布线的原则应当遵守：
(1)尽量远离主电路100mm以上。
(2)尽量不和主电路交叉。必须交叉时，应采取垂直交叉的方式。
4.1.2.2 开关量。
如启停、点动、多档转速控制等的控制线，都是开关量控制线。
www.55dianzi.com
一般说来，模拟量控制线的接线原则也都适用于开关量控制线。但开关量的抗干扰能力强，故在距离不很远时，允许使用非屏蔽线，但同一信号的两根线必须互相绞在一起。
4.2 调试
变频器的调试并没有固定的模式，大体上可分为“先空载，继轻载，再重载”几个步骤。
4.2.1 空载检查及参数预置
风光变频器可以在不接通主电源，而只接控制电源的情况下，检查变频器。而其他类变频器则没有这个方便。
小功率变频器可以把主接线端子排上的短路片去掉，给三相输入送380v的电源，大功率变频器一般都有控制电压输入端子，可从这儿用一两芯电缆接人380v单相电源检查变频器(注意：接之前应将两端子上与三相输入相连的两根线去掉)，参照说明书，熟悉各个键盘的使用及参数的设置方法。
熟悉完后，变频器开机，频率升至50Hz，用万用表(最好用指针式)测量三相输出，电压应该完全平衡。
检查完后，停电，小功率的将拆下的短路片上回原处(注意上之前主回路上短路片的两个端子要放电)。大功率的应将控制端子的两根外接线去掉，并将原来的接线恢复。
变频器的三相输出先不接电机线，给变频器的三相输入通入380v的电源，观察变频器空载运行情况。其他类变频器也可按这个步骤进行。
(1)熟悉键盘，即了解键盘上各键的功能，进行试操作，并观察显示的变化情况。
(2)按说明书要求进行“启动”、“停止”等基本操作，观察变频器的工作情况是否正常，同时进一步熟悉键盘的操作。
(3)进行参数予置。按照说明书介绍的方法对主要参数进行予置。就几个较易观察的项目如升速和降速时间、点动频率、多档转速时的各档频率等检查变频器的执行情况是否与予置的相符合。
(4)将外接输入控制线接好，逐项检查各外接控制功能的执行情况。
(5)用万用表(最好是指针式)检查三相输出电压是否完全平衡。
4.2.2 带载运行
经以上测试，证明变频器是正常的，即可以带负载运行了。变频器的负载运行包括轻载试运行和重载运行，即正常运行。若有条件，还可以先带空电机试运转，但一般情况都是直接带载运行。
试运行前一般都应检测一下电机的绝缘。对于低压380—660v的电机，用1500v的兆欧表测试，绝缘电阻一般不能低于50兆欧。水泵类负载绝缘可能低一些，但也不能低于2兆欧。
还要了解一下负载的运行情况，以作到心中有数。低压负载种类繁多，如风机、水泵、搅拌机、拉丝机、塑料机械、提升机、空压机、皮带输送机、化纤机、机床机械等许多许多。不同的负载其工作状态也有很大的不同，因此要根据不同的情况区别对待。有些特殊的机械，必须采用某类专用变频器。如提升机，属于位能负载，具有再生电能的处理问题，必须采用提升机专用变频器。还有化纤及机床类，有的也要采用专用变频器。这类变频器都在硬件，特别是软件上针对特殊负载作了特殊的处理，从而保证了变频器的可靠运行。离心类负载，如离心风机、离心机等，运行惯性比较大，其升速和降速时间较长，若设置短了，变频器升速时会过电流，降速时会过电压，甚至可能会损坏。因此在不要求快速停机的情况下，可将时间适当放长，一般与设备的自由停机时间相当(根据经验，一般在300s)。若要求快速停机，则应加制动回路。
明确了以上问题，就可以带载运行了。将变频器的输出接上电动机线。送电。
(1)点动或在低频下试运转。观察电机的正反转方向。若是反转，可利用变频器的正反转端子调整，或停电后调整变频器的输出接线进行调整。
www.55dianzi.com
有的机械可能不允许反转，这时就应当先将电机与机械的联轴器拆开，先电机空转，调整好转向后再将联轴器联结好。
对潜水泵之类的负载，在井上看不到转向，可依据经验，正转时电流小，压力表指示增大，上水量大。反转时压力表指示低，上水量小，电流大。即依据经验判别。
(2)起转试验。使工作频率从0Hz开始漫漫增大，观察拖动系统能否起转。在多大频率下起转，如起转比较困难，应设法加大启动转矩。具体方法有：加大启动频率，加大u/f比，以及采用矢量控制等。
有些负载，如潜水泵等电机引线较长的，可能存在长线效应，即由于变频器输出的谐波成分较大，到电机端电压可能增大，因此调节时要注意观察电机电流的变化，当发现电机电流有持续增大的情况时，应及时停机，这时应考虑加装输出电抗器。
(3)起动试验。将给定信号加至最大，观察：
起动电流的变化;
整个拖动系统在升速系统中，运行是否平稳。
如因起动电流过大而跳闸，则应适当延长升速时间。如在某一速度段起动电流偏大，则设法通过改变起动方式(s形、半s形等)来解决。
(4)停机试验。将运行频率调至最高工作频率，按停止键，观察拖动系统的停机过程。
停机过程中是否出现因过电压或过电流而跳闸，如有。则应适当延长降速时间。
