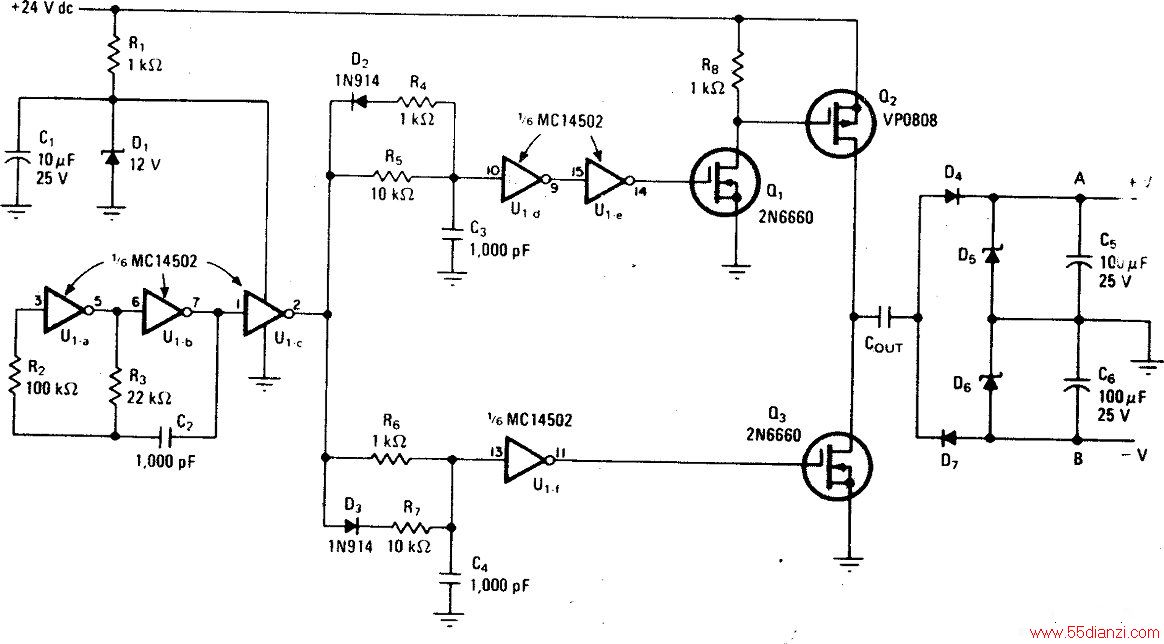

倒相器Ula和Ul b组成一个20kHz振荡器，振荡器的方波输出（一方面由D2. R4和R5整形，另一方面由D5. R6和R7整形）驱动功率场效应管Q2和Q3。这两只分别为P沟道和N沟道的场效应管在一种推挽结构中交替导通。Q2导通时，Cout的正电荷迫使二极管D4也导通，从而在A端产生一个由齐纳二极管D5决定的正电压。同样，Q3导通时，Cout上的负电荷迫使D7也导通。因此，在B端产生一个负电压，其电平决定于D6。
