短波变频器

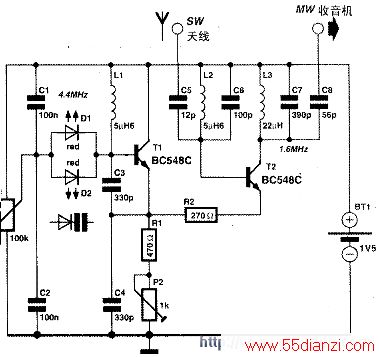

    右图表示的短波变频器能使简单的中波收音机收听短波信号。能使49rTl短波段变换到1．6MHz中波频率。在中波段上端，选择一个占空频率，就能用于收听被变换的短波信号。用1米到2米长的拉杆天线就能得到良好的接收性能。

    该变频器包括频率约4．4MHz的自激振荡器，采用2只LED(作用如同变容二极管)和一般电位器进行调谐。用1kΩ半可调电位器调节发射极电流，以设定频率范围。振荡频率主要取决于工作点。这是由于高频晶体管和非常低的电源电压组合作用的结果。在这种条件下，晶体管结电容决定于工作点。

    第2只管子构成混频级。谐振电路的频率在天线电路是6．7MHz,在输出电路为1.7MHz。晶体管结电容和耦合电容的作用使每一回路的谐振频率降低。由于谐振电路有较强的阻尼作用，故有足够的频带宽，电路不需调试。尽管只有0.6V低的集电极到发射极的电压，适当的混频器增益，其效果也是十分好的。整个电路消耗电流小于1 mA。
