摘要： PCM2702是Burr-Brown公司新近推出的一种带有USB接口的16位立体声数模转换器芯片。文中简要分析了该芯片的性能特点和工作原理,最后给出了PCM2702的典型应用电路。
关键词：PCM2702 USB接口 立体声 数模转换
1 引言
PCM2702是一块单片数模转换芯片。它有两个数模转换输出通道和一个一体化的USB接口控制器。该接口符合USB1.0标准。PCM2702采用最新开发研制的SPACt TM（采样期内自适应控制跟踪）系统。该系统能够从USB接口的音频数据中分离出一个稳定的、偏差较小的时钟信号以协调PLL和DAC工作。
PCM2702主要由三部分组成：一个是Burr-Brown公司研制的增强型多层次δ-σ调制器,一个是8×重复采样数字插值滤波器,还有一个模拟输出低通滤波器。
PCM2702可以接收48kHz、44kHz和32kHz采样速率的16位立体声或单声道音频数据,芯片内部集成有数字电位器的软件静音功能,通过USB的音频等级需求可以控制电位器和静音功能。
2 性能特点
2.1 管脚排列及功能
图1所示为PCM2702的引脚排列,表1为引脚功能说明。
表1 引脚功能说明
2.2 性能特点
PCM2702的主要特点如下：
●具有一体化的USB接口。该USB接口完全符合USB1.0标准,其全速数据传输率可达12Mb/s,且具有同步传送适配模式,并自带供电装置。
●可接收16位立体声和单声道USB音频数据流。
●模拟性能（VCC=5V）
动态范围为100dB;
信噪比：150dB（典型值）;
THD+N：0.002%;
满刻度输出为3.1Vp。
●具有8×重复采样数字滤波器。
●采样速率（fs）可选用32kHz、44.1kHz或48kHz。
●内部集成有独立的12MHz时钟发生器。
●具有多媒体功能。
●采用双电源供电。其中模拟部分为+5V;数字部分为+3.3V。
●采用SSOP-28封装形式。
2.3 电气参数
表2所列为PCM2702的性能参数。表中的参数除特殊说明外,均在下列条件下测试：
表2 PCM2702的性能参数
TA=25℃,Vcc=VCCL=VCCR=VCCP=5.0V,VDD=VDDC=3.3V,fs=44.0MHz,信号频率1kHz,16位数据。管脚8、13、14、15、16分别为VBUS、TEST3、TEST2、TEST1和TEST0;管脚10、11、12、28分别是PLYBCK、SSPND、ZERO和XTO。
参数中的动态性能限决于标准主机的信号质量,并随系统不同面不同,动态性能的各项参数是用一台Shibasoku#725 THD测量仪测得的。该仪器的特点是带有400Hz的高通滤滤器、30kHz的低通滤波器、通用模式且具有20kHz的带宽限制。通过交流耦合器的模拟输出端负载为5kΩ或更大。
www.55dianzi.com
3 工作原理

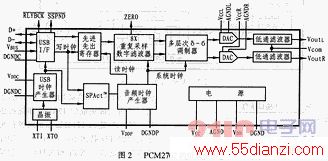

图2所示是PCM2702的组成框图,各部分工作原理如下：
3.1 USB接口
该USB接口符合串行共用总线修订版1.0版标准。
控制信号和音频数据信号均通过D+（6脚）和D-（7脚）送入PCM2702中心。所有数据都以全速输入或输出。USB总电源VBUS（8脚）和USB数字地DGNDU（9脚）均与USB总线相连,由于VBUS仅用来分离芯片与USB总线的连接,所以VBUS不消耗USB总线电源功率。表3是USB接口的有关信息。
