用8位总线控制、应用广泛的12位通用D-A转换器

电路的功能

　　以测量或控制为目的的模拟电路需要12位分辨率。本电路用8位总线控制得到广泛应用的12位D-A转换器DAC80，这是一种通用性极强的电路。可很方便地用跨接线选择输出极性和输出电压范围等。

　　电路工作原理

　　8位微型计算机的数据是用8位并行输出的，除串行输入的D-A转换器外，一般必须把数据分成两组输入、并加以调整。要求数据锁存器应为16位。先把D7~D4这四位数据锁存在低位字节，用下一个时钟脉冲同时把已锁的4位数据和高位字节送人12位D-A转换器。

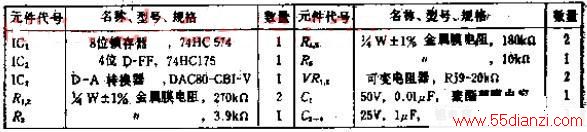

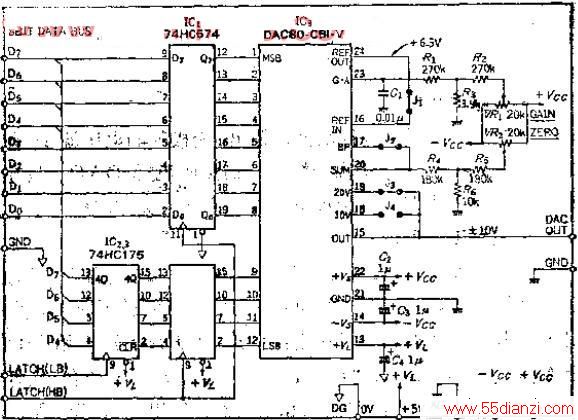

　　DAC80-CB1-V是地进制输入的电压输出D-A转换器，其基准电压为6.3V，接在REF-IN端，也可把跨接线J1去掉，从外部输入。当需要使用多个DAC，使电路具有跟踪特性时，多采用这种方法。BP为双极置偏端子，若输出双极性电压，可将跨接线J2短路，用内部的6.3K电阻使1MA的电流流过。

　　用接在正负RCC的可变电阻进行增益调整和调零，如电源不稳，应采用齐纳二极管使其稳定，然后再接到VR1和VR2上。

　　跨接线J3和J4用来选择输出幅度，J3短路可输出20VP-P电压，J4短路。可输出10VP-P电压，所以在设计电路底板时应考虑设置跨接线插孔，本电路图为双极性输出、电压为正负10V的接线状态。

　　组装注意事项

　　12位数据输入线要尽量短，并用外层接地的屏蔽线，以免逻辑信号与模拟电路耦合。因为DAC80的引线1~12均为逻辑输入，所以在IC下面布置了地线。

　　应特别注意，求和连接的引线20和BP置偏的引线17均为微弱电平引线，为了避免与其它引线耦合，要缩短走线长度，并且必须用外层接地的屏蔽线。

　　为了提高输出电压0V的精度，模拟量和数字的接地要明确分开，两部分的地线可在D-A转换器附近相接，或在电源地线端子处相接。

　　关于D-A转换器：输入数据一变，由于同步，内部电流也要改变，所以在IC附近加了电源旁路电容C2、C3。
