为适应系统的小型化、低功耗设计要求，具有IIC总线的接口器件也有了功能系列化的趋势，作为常规的D/A转换器，也出现了IIC接口的器件。

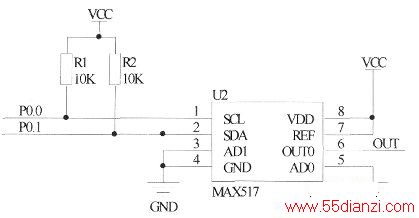

MAX517和单片机89C51之间的接口电路如下图所示。由于MAX517采用IIC串行总线接口，大大简化了与单片机的接口设计，但是也对软件的时序有更高的要求。

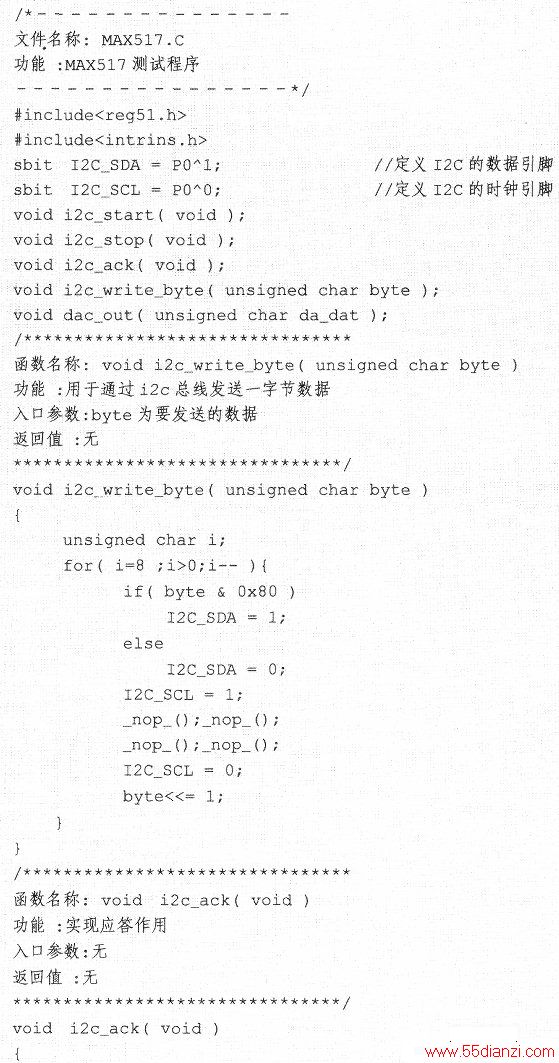

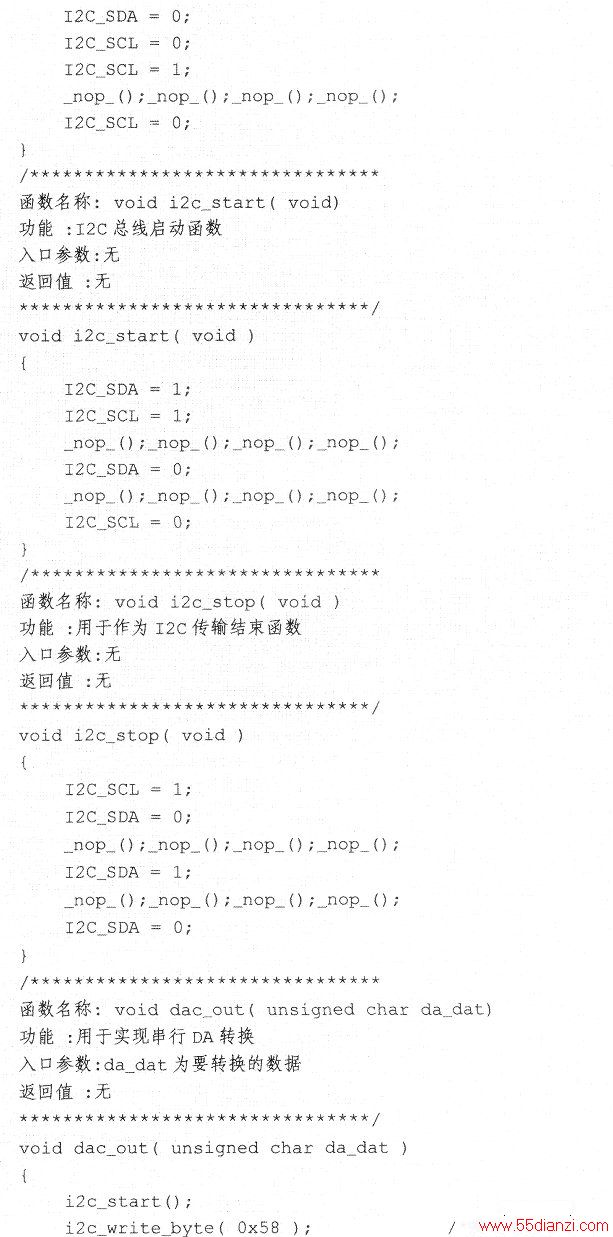

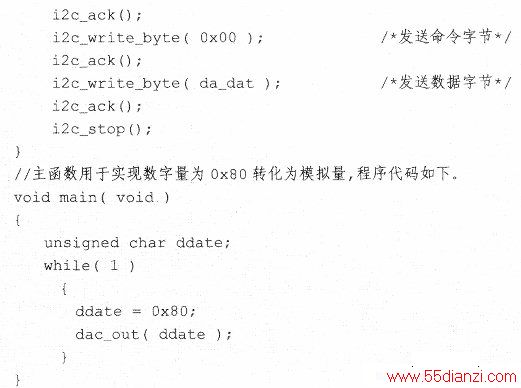

单片机和MAX517采用IIC总线接口，程序按照IIC总线规范进行编写。按照MAX517的时序要求，进行一次数模转换时，先送出芯片的地址信息，然后送出命令字节，最后送出要转换的数字量。示例程序中送出的数字量为0×80，则根据图9-19硬件连接，MAX517输出电压为+2.5V。具体程序如下：
注意要点：
(1)与所有的串行总线一样，MAX517由于采用IIC串行总线接口，简化了与单片机的接口电路设计，但同时对软件的时序有了更高的要求。
(2)如需要2路输出的场合，同类芯片有MAX518，不过MAX518的使用由于增加了通道的选择等而变得稍为复杂。
(3)与所有的A/D、D/A芯片一样，要得到稍高精度的指标，要设计专用的精密稳压源作为参考电压。
