电流型的D/A转换器比较多，DAC0832是最常见的这类器件。DAC0832为8位D/A转换器，单电源供电，在+5V～+15V范围内均可正常工作，基准电压范围为-10V～+10V，数字量采用并行输入。
该转换器由输入寄存器和DAC寄存器构成两级数据输入锁存。使用时，数据输入可以采用两级锁存（双缓冲）形式，或单级锁存（单缓冲）形式，也可采用直接输入（直通）方式。
其内部有3个门电路构成寄存器输出控制电路，可直接进行数据锁存控制：当ILE=0时，输入数据被锁存；当ILE=1时，数据不锁存，锁存器的输出跟随输入变化。
DAC0832为电流输出形式，其两个输出端电流的关系为IOUTl+IOUT2=常数。
在应用中，为得到电压输出，可在电流输出端接一个运算放大器，需注意的是，DAC0832内部本身带有反馈电阻。

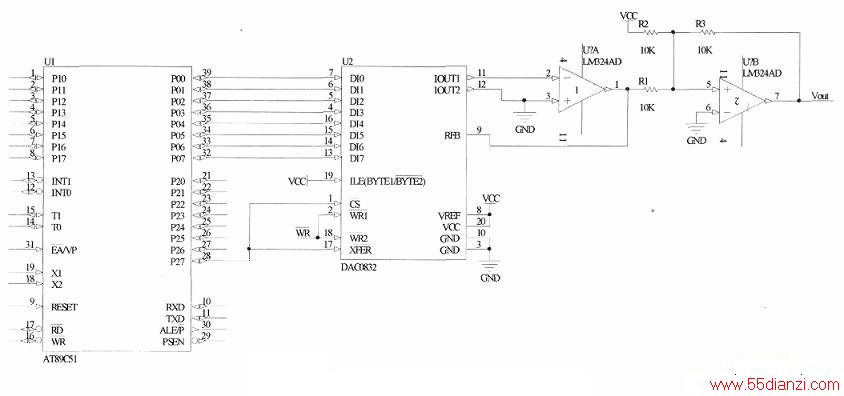

单片机和DAC0832有3种连接方式：直通方式、单缓冲方式和双缓冲方式。直通方式不能直接与系统的数据总线相连，需另加数据锁存器，应用极少。双缓冲方式主要应用在同步输出方式中，本例中介绍单缓冲连接方式。单缓冲方式是指DAC0832内部的两个数据缓冲器一个处于直通方式，另一个受单片机控制的方式或者两个数据缓冲器同时受单片机控制。实际应用中，如果只有一路模拟量输出，或者有几路模拟量输出但不要求同步情况下，可采用单缓冲方式。下图为DAC0832与89C51的单缓冲方式下的接口电路图，这里由于模拟量是以电流形式输出的，为得到电压输出，在电流输出端还外接了一运算放大器LM324。

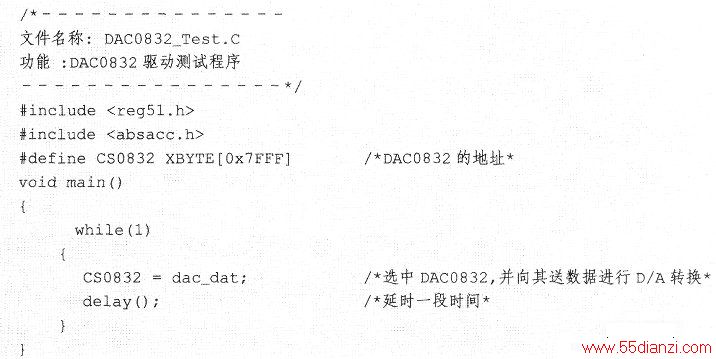

由上图所示硬件连接可知DAC0832的地址为7FFFH，完成一次D/A转换的C51程序代码如下。
如果需要多个通道的同步输出问题，在构成与CPU的接口时请一定要采用双缓冲的两级锁存方式。
