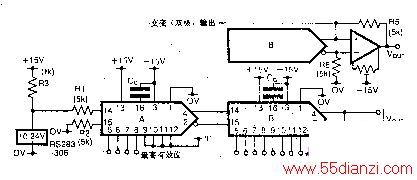

只要选用高位数据位，就能改变转换器的步长。第一个数一模转换器A具有一个通过10 .24V基准集成电路和Rl提供的稳定基准电流。R2提供偏压补偿。如图所示，仅仅使用开头的4个最高有效位输入，从而产生225/256×2.048/16= 0.127mA的步长。这一电流给步长为0.1275/256=0. 498μA的数一模转换器B提供基准电流。互补电压输出适用于单极输出，并在使用R3 =R4=lOkQ时，Vout为±10 .2V左右，步长（1个最低有效位）为5 mV左右。需要时，可以在输出端增加一个运算放大器，以在Rs =R6（误差在±5%以内）时，为低阻抗输出端提供对地对称的双极输出。应注意，偏移零是需要的；除R 2和R3以外，所有电阻均应是公差为1%的高稳定电阻。
只要使用数位低于图中数一模转换器A的低位地址线，就可获得更小的步长（因而获得满刻度输出）。未用的高位位可以调高或调低，以改变满刻度输出的相对位置。
