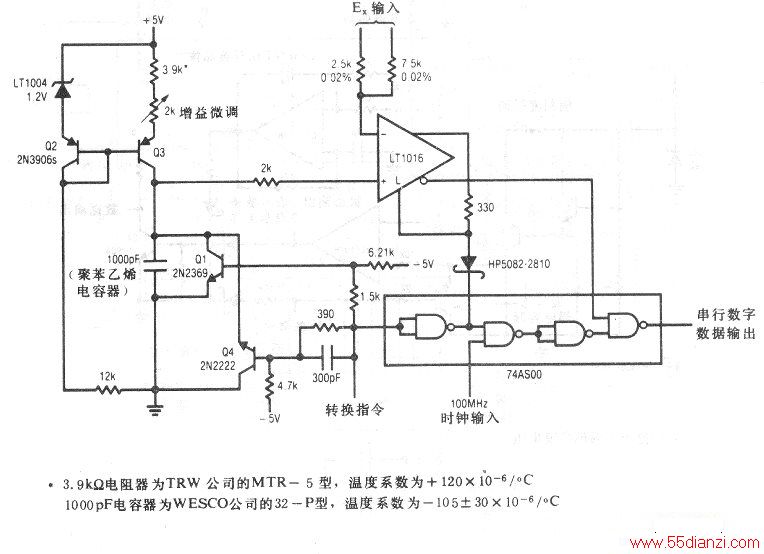

每当一个脉冲加至转换指令输入端时，Q1就使1000pF-的电容器回复到0V。这一回复到0V的动作要花去转换指令脉冲后沿的200ns，电容器开始线性地允电。在正好10m之后，电容器充至25V，这-10ms的斜波加于LT1016的正输入端。LT1016将此斜坡电压与LT1016负输入端的未知电压Ex进行比较。对于0～2.5V的电压范围来说，Ex加于2.5kΩ的电阻，对于0N10V的电压范围来说，2.5kΩ的电阻接地，Ex则加于7. 5kΩ的电阻。LT1016的输出信号是一个脉宽直接取决于Ex值的脉冲。这一脉冲宽度用来选通100MHz的时钟。出现在输出端的100MHz时钟脉冲串与Ex成比例。对于0～10V的输入来说，输入为10V时，输出端出现1024个脉冲；输入为5.00V时，输出端出现512个脉冲，如此等等。
