ADC0831、ADC0832、ADC0834、ADC0838是具有多路转换开关的8位串行I／O A/D转换器，转换速度较高(转换时间32 μs)，单电源供电，功耗低(15 mW)，适宜袖珍式智能仪器选用。现以ADC0832为例，介绍它与51单片机的接口。

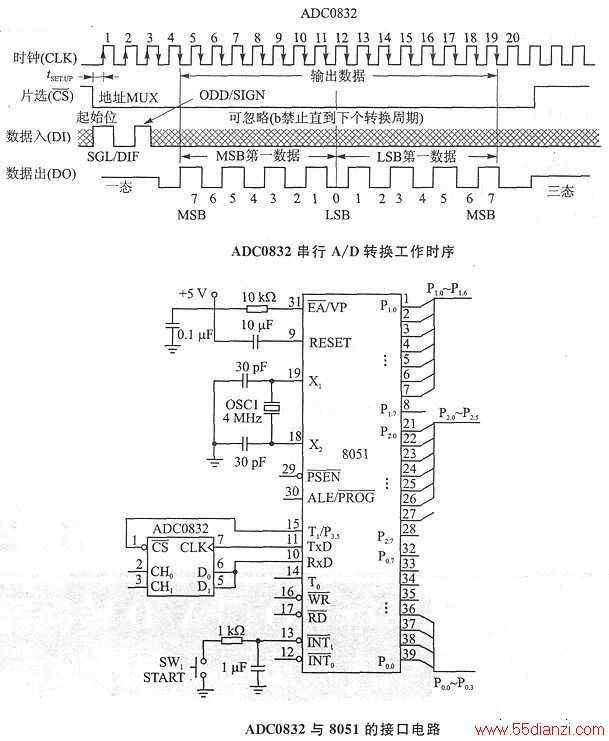

ADC0832是8脚双列直插式双通道A/D转换器，能分别对两路输入的模拟信号实施A/D转换，可在两个单端输入方式和差分方式下工作。它的一个重要特性是采用串行通信方式，实施通道选择、数据采集及串行数据链的传送。其工作时序如图1所示。由图可见，ADC0832需要外接时钟源、片选信号、数据采集启动信号、模拟通道选择信号和A/D转换后的数据输出信号。利用它的数据采集启动信号、模拟通道选择信号和A/D转换后的数据输出信号在时间上是分时的特点，可使这几个信号共用一条线，从而设计出一种如图2所示的ADC0832与8051单片机的硬件接口电路，十分简单。
图2中所示的接口电路具有如下特点。
①ADC0832与8051之间仅需3条连线：一条片选线、一条时钟线、一条数据兼控制线和地址线。
②在此接口电路中，8051的P3.5是发出片选信号的片选线的输出端，TxD和RxD是8051的串行口。若选择8051的串行口在方式O工作，则TxD是时钟信号输出端，而RxD可灵活地被分别设定为ADC0832的数据采集启动信号、模拟通道选择信号的发送端以及A/D转换后的数据输出信号的接收端。
③由于ADC0832的时钟频率要求低于400 kHz，因此8051的石英晶体谐振器选用4 MHz。串行口在方式O工作时，在TxD端的输出时钟频率为4 MHz/12≈333 kHz，符合要求。
④数据采集时，单片机通过本接口电路是不能简单地由ADC0832直接读取相应输入模拟量的8位数字量的。
通过分析图1的数据输出时序可看出，ADC0832输出的一列串行数据，其中有效数据共15位，由两段8位数据构成，前一段是最高位在先，后一段是最高位在后，两段数据的最低位共用。而且还可看出，只有在时钟信号的下跳瞬间，ADC0832的输出数据链才下移一位。而时钟信号是由8051的TxD端输出的，只有当单片机允许接收和发送时，时钟信号才由8051的TxD端输出。因此，根据以上数据结构和通信特点，可以由单片机控制时钟信号的发送，达到控制ADC0832输出数据位的目的。为了得到一列完整的8位数据，对ADC0832的一列输出数据，8051分两次采集含有不相同位的几位数据，再合成一列完整的8位数据，从而实现了51单片机通过ADC0832对输入模拟信号的数据采集。

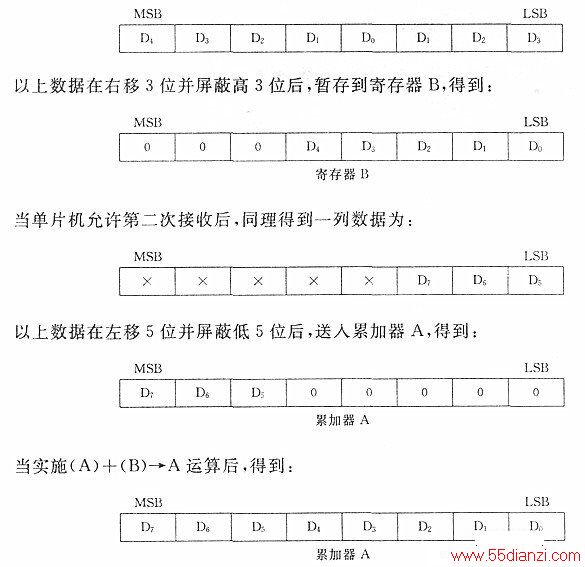

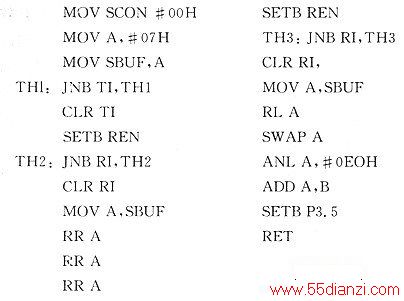

例如，为了要对输入到ADC0832 CH．通道的模拟信号数据采集，在片选CS=O后，把51单片机的串行口设定为方式0工作，发送数据# 07H；同时在ADC0832的CLK端得到8个时钟脉冲，从而完成了A/D转换的启动和CHi的选择；同时ADC0832的Do口向单片机输送MSB第一数据的高4位，由于此时REN=O，不允许接收，丢失了D7～D，4位数据。当REN-1后，单片机发出的8个时钟脉冲使ADC0832连续送出LSB第一数据的低4位D3～Do和MSB第一数据的Do～D4位。在单片机的累加器中形成的数据结构为：合成了一列完整的8位数据，达到了预定的数据采集目的。对CH1通道模拟输入信号数据采集的实用子程序如下：
CLR P3.5 MOV B,A
