根据计数器容量称呼数字电压表为几位，如3l/2位33/4位4(1)/2位分别代表1999，3999，19999。
为了便于制作，实验演示板用3个十进制计数器0~999，数字电压表为3位。

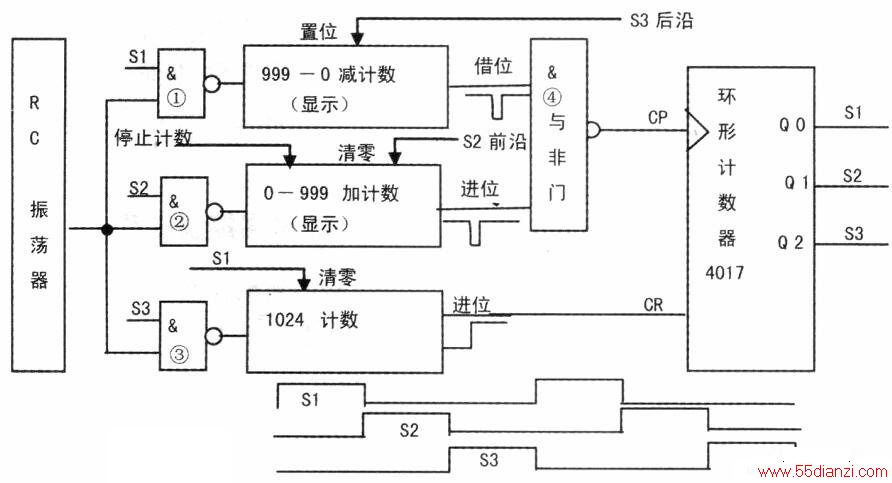

下图是双积分器的时序控制原理框图。最初环形计数器4017复位状态，Sl=1阶段。时钟通过与非门①执行减计数。减法计数器由999减到0，产生借位脉冲，通过与非门④给4017一个时钟脉冲。4017移位一位，进入S2=1阶段。时钟通过非门执行加计数。如果没有比较器输出停止计数的命令，加法计数器由0加到999。产生进位脉冲，通过与非门④给4017-个时钟脉冲。
4017移位一位，进入S3=1阶段。
如果在1N999之间突然来一个停止计数的命令，提前产生进位脉冲。
在S3=1阶段，计数器状态保持不变，便于读数。时钟通过非门③馈给1024计数器，当第1024脉冲来到时，Ql0=l进位，使4017复位。回到Sl=1阶段。显示又从999到O。
如此周而复始。
在开始减计数前，应置位999，开始加计数前应复位到000，1024计数器的进位信号使4017复位后，必须清除，否则时钟CP不能使4017移位。这三项分别由Sl，S2前沿，S3后沿实现。
