大型LED显示系统一般分为主控板和显示驱动模块两部分。
1.显示驱动模块

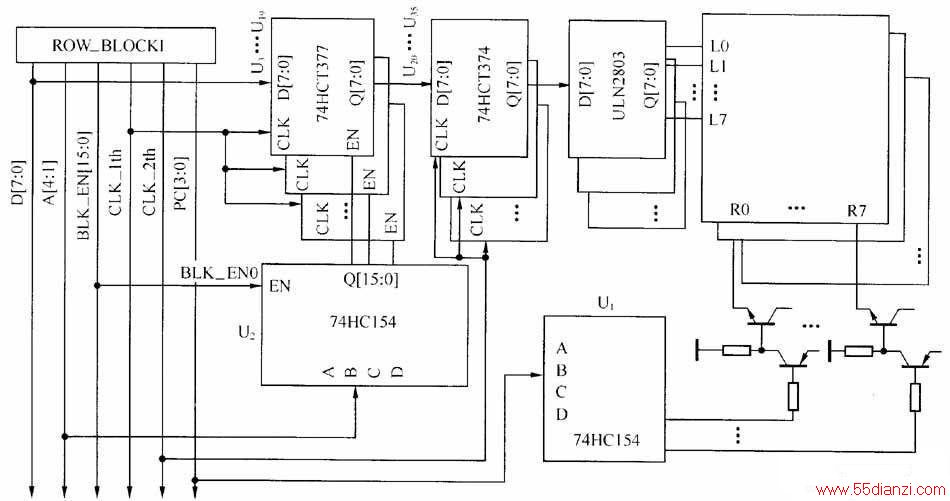

大型LED显示系统采用逐行扫描和列驱动方式来节省硬件开支，采用1/16逐行扫描方式，整个大型LED显示屏被分为16个同名行。图为显示驱动模块的原理图。
每个显示模块为1个64×32像素的小点阵屏，分为两部分，上下各16行，每部分有8组列数据锁存器。上下两部分复用1个4子16译码器U1，选通驱动1/16逐行扫描显示，并需要16组列驱动锁存器锁存列显示数据。采用并行总、线数据传输方式时，需要1个译码器U2选通使能列锁存器。在点阵刷新时夕需要使用两级锁存器锁存列显示数据，否则会出现显示拖尾现象。本次正在显示的数据存在第二级锁存器中，主控板对屏端第一级锁存器写下一行要显示的数据进行列数据刷新，当下一行要显示的数据传输完毕后,一起锁存到第二级锁存器输出并选通驱动下一行显示。采用并行总线方式下的二级锁存器，仍然比用数据虍行传输再转成并行输出的方案经济。
图 显示驱动模块原理图
显示驱动模块之间横向级联时，运用错位级联的思路，使其具有良好的通用性和可嵌入性。如图所示，选通线每到一级时就会错位一次并传到下一级，总是使第一根选通线BLK_EN0作为第一级列锁存器的译码器的使能控制线，n根选通线就能依次选通 n级横向级联模块。这样就可用相同的显示驱动模块任意组合成横向级联的条屏。
运用错位级联的思路，使横向级联的显示驱动模块上的第一级锁存器的译码器U2能够依次选通，该译码器又能依次选通第一级列数据锁存器。这样横向级联屏上的第一级列数据锁存器就能被看成一段连续的存储单元，这是使用DMA并行数据传输控制的基础。
1．2 主控电路与LED屏的接口设计
本显示系统选用基于ARM7TDMI内核并带有内部DMA控制器的S3C44BOX作主控制器，使其工作在ARM状态，并使用16位总线。由于把LED屏虚拟的视为一段连续的存储单元，故为其分配地址空间0x2000000～Ox4000000。
主控电路与LED屏接口应能实现以下功能：
◆选通任意位置的显示模块及该模块上的第一级列数据锁存器。将该位置要显示的点阵码准确锁存，并能在第一级列数据锁存器数据刷新后，将刷新数据锁存到第二级列数据锁存器并输出。
◆能控制选通驱动16行同名行中的一行进行逐行扫描显示。
◆实现主控芯片3．3 V到LED屏5V的逻辑电平转换。

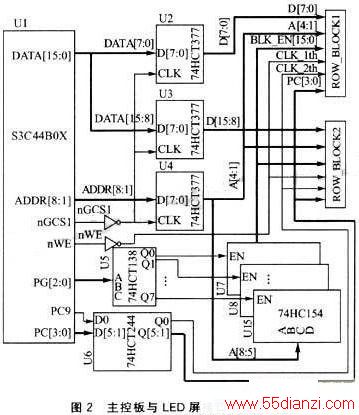

主控板与LED屏接口电路原理图如图2所示。
一个大型LED屏的结构可分为纵向级联和横向级联，这种结构类似于一个三维数组。假设一个三维数组LED[i][j][k]，其中：
i=0，1，2,…，m 表示LED屏纵向级联级的序号。
j=0，1，2,…，n 表示LED屏横向级联级的序号。
k=O，1，2,…，16 表示显示模块上16个第一级列数据锁存器的序号。
