C3065 BCD-七段译码液晶显示驱动器的应用电路图
C3065 BCD-七段译码液晶显示驱动器的应用电路图
点击数：7459 次 录入时间：03-04 11:54:00 整理：http://www.55dianzi.com 显示电路-显示屏

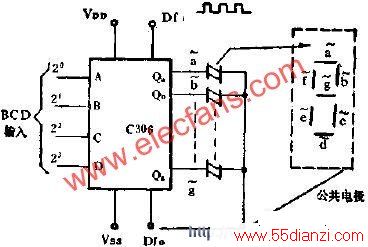

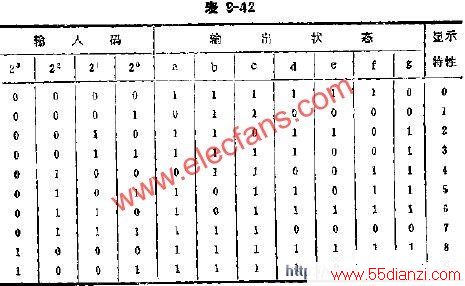

C3065 BCD-七段译码 液晶显示 驱动器功耗低微,在25度条件下仅几十微安,工作电压范围为4~18V,采用交流驱动,可直接驱动液晶显示屏.C306的管脚外引线排列和功用如图所示,C306的功能真值表如9.42表所示.
显示.
