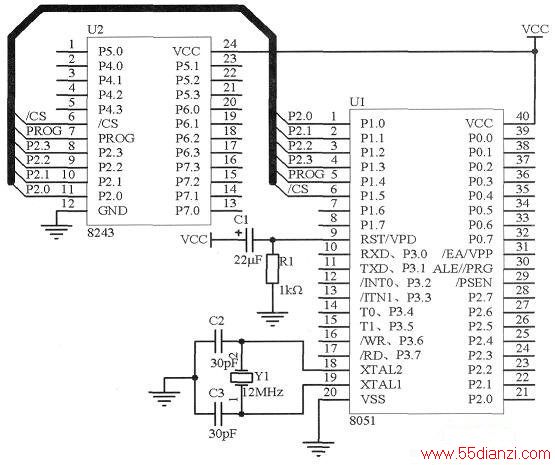

在此设计中，8243的P2口负责传送控制命令、输入／输出数据，所以需要将P2口与单片机的I/O口直接相连，PROG信号另外用1个单片机的I/O接口产生，CS（的反）片选直接接地，保证8243始终选通。应用中，可以用一个I/O接口产生片选信号。具体接口电路如下图所示。
以下是单片机串口驱动8243的程序代码：
