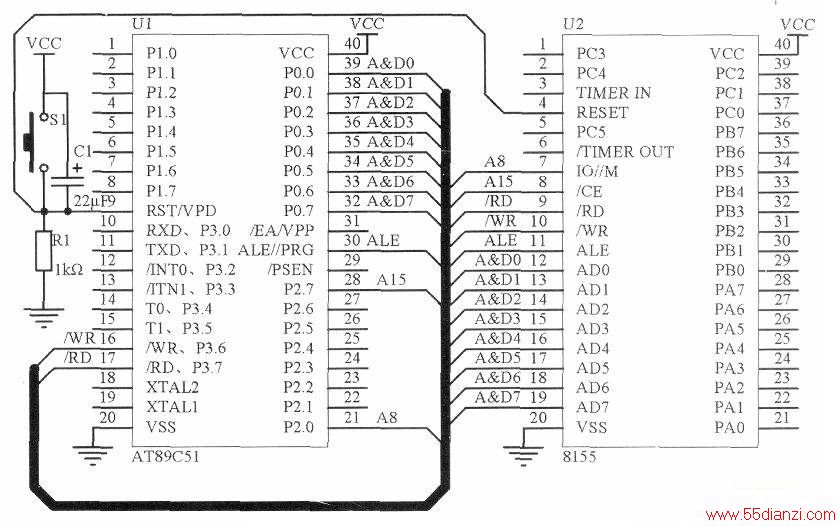

由8155与单片机组成的接口电路如下图所示。
根据图中连线图，假设A14～A9均为高电平，8155才工作，所以会有：
·存储器地址：Ox7F00～0x7FFF。
·命令／状态寄存器地址：0x7E00（共有32个地址对应，选期中一个有效地址）。
·端口A地址：0x7EOl（共有32个地址对应，选期中一个有效地址）。
·端口B地址：0x7E02（共有32个地址对应，选期中一个有效地址）。
·端口C地址：0x7E03（共有32个地址对应，选期中一个有效地址）。
·定时器寄存器A地址：0x7E04（共有32个地址对应，选期中一个有效地址）。
·定时器寄存器B地址：0x7E05（共有32个地址对应，选期中一个有效地址）。
