    ECL(EMItterCoupLEDLogIC)即射极耦合逻辑,是带有射随输出结构的典型输入、输出接口电路,ECL电路的最大特点是其基本门电路工作在非饱和状态,正因为如此,ECL电路的最大优点是具有相当高的速度,平均延迟时间可达ns数量级甚至更少。

    传统的ECL以VCC为零电压,VEE为-5.2V电源,V0H=Vcc-0.9V=-0.9V,VOL=Vcc-1.7V=-1.7V,所以ECL电路的逻辑摆幅较小(仅约0.8V)。当电路从一种状态过渡到另一种状态时,对寄生电容的充放电时间将减少,这也是ECL电路具有高开关速度的重要原因。另外,ECL电路是由一个差分对管和一对射随器组成的,如下图所示,所以输入阻抗大,输出阻抗小,驱动能力强,信号检测能力高,差分输出,抗共模干扰能力强;但是由于单元门的开关管对是轮流导通的,对整个电路来讲没有“截止”状态,所以电路的功耗较大。

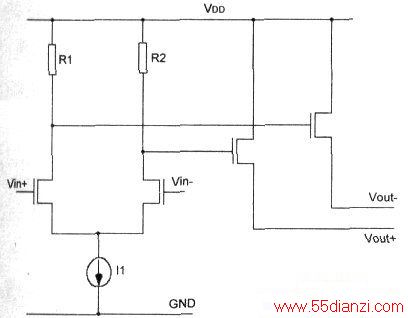

ECL电路是由一个差分对管和一对射随器组成

    PECL(PositiveEmitterCoupledLogic)将ECL电路中的负电源改用正电源(+5V),可将Vcc接到正电源而VEE接到零点。如果采用+3.3V供电,则称为LVPECL。由图4可以看出,PECL是开路输出,所以需用下拉电阻到地。不过同CML-样,LVPECL输出高低电平的摆幅因制造商不同而不同,它不仅与外部电阻有关,与逻辑门的VDD也有关。由图3、图4可以看出CML与PECL驱动器的区别,在于PECL增加了一个共模放大器,使其具有输出阻抗低的特点,外部电阻可控制输出电压摆幅、功耗和匹配情况。在使用PECL电路时,应注意加电源去耦电路,以免受噪声的干扰。输出采用交流耦合还是直流耦合,对负载网络的形式将会提出不同的需求。直流耦合的接口电路有两种工作模式:其一,对应于近距离传送的情况,采用发送端加到地偏置电阻,接收端加到接电阻模式;其二,对应于较远距离传送的情况,采用接收端通过电阻对提供截止电平Vπ和50Ω的匹配负载的模式。对于交流耦合的接口电路,也有一种标准工作模式,即发送端加到地偏置电阻,耦合电容靠近发送端放置,接收端通过电阻对提供共模电平VBB和50Ω的匹配负载的模式。

    ECL、PECL、LVPECL相互间使用时,应注意不同电平不能直接驱动。中间可用交流耦合、电阻网络或专用芯片进行转换。以上三种均为射随输出结构,必须有电阻拉到一个直流偏置电压(如多用于时钟的LVPECL;直流匹配时用130Ω上拉,同时用82Ω下拉;交流匹配时用82Ω上拉,同时用130Ω下拉。但两种方式工作后直流电平都在1.95V左右。)。
