这是一个协议转换电路。该电路采用MAX3162，它包含两个RS - 485和RS - 232发射器和接收器。这种IC包含范围广泛的通信设备，可以双向RS - 485和RS - 232信号转换之间。这里是电路：

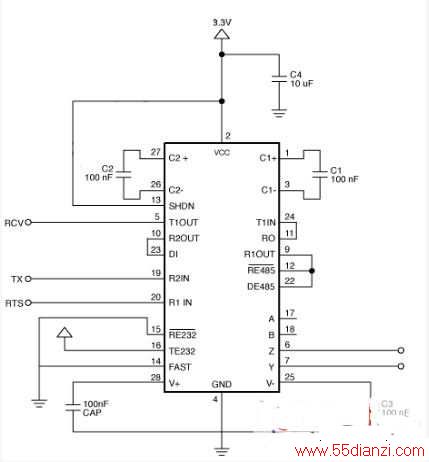

协议转换电路

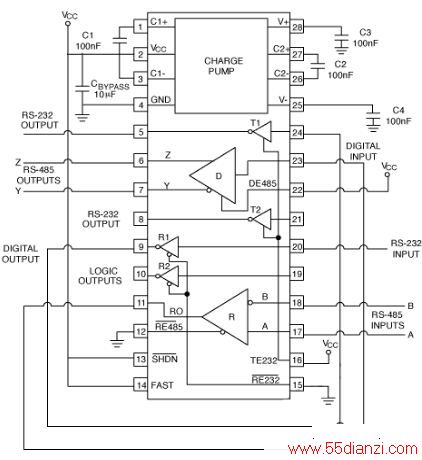

协议转换电路
上面的电路是为点，以点应用程序的翻译，和较低的多点应用 。RTS信号，R1IN，是用来控制翻译的方向。RS - 485接收器输入信号转换成单端的RS - 232发送器的输出，它会转化一个差。此外，它会转换成单端的RS - 232接收器输入信号的差分RS - 485发送器的输出 。它控制作为接收或发射器的RS - 485收发器的行为 。该系统监控 RS - 485驱动器的输入，直接投资，确保UART的发送缓冲区中的数据字节已发送。系统，所以在使用的DE输入改变总线的方向，必须积极监控DI输入或允许一个固定的时间延迟 。其他方向控制技术正在推动数据DE输入而除了拉的AB线(从B下拉接地电阻和上拉电阻连接至5V)，并利用微控制器 。
