平板彩电USB接收电路

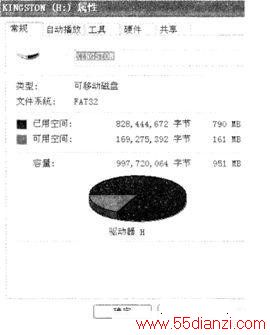

　　USB在平板电视上使用得非常普遍，电视机能否播放USB的节目，首先要看整机支持什么文件系统。如长虹的LT42866FHD型彩电，能支持FAT16、FAT32文件系统。查看系统文件的方法是：点击PC机的C或E、F分区，点“右键”选择属性，便可看到文件系统，见右图所示。电视机能播放存储在USB中的文件资料有：

　　图片：图片保存的类型有BMP（文件后缀名为bmp）、JPEG（文件后缀名为jpg）、GIF（文件后缀名为gif），对图片的显示质量有一定的要求，如长虹LT42866FHD型彩电图片播放支持的分辨率为3000×3000，超过此数据的可能不能播放）。

　　左图所示的图片保存格式为，JPG，分辨率为2592×1944，显示是可以播放的。

　　音乐：[格式为音乐、：[格式为MP3（文件后缀名为mp3）]视频文件[MPEG1（文件后缀名dat或mpg）、MPEG2（文件后缀名为mpg）、MPEG4（文件后缀名为avi）]等格式的内容。

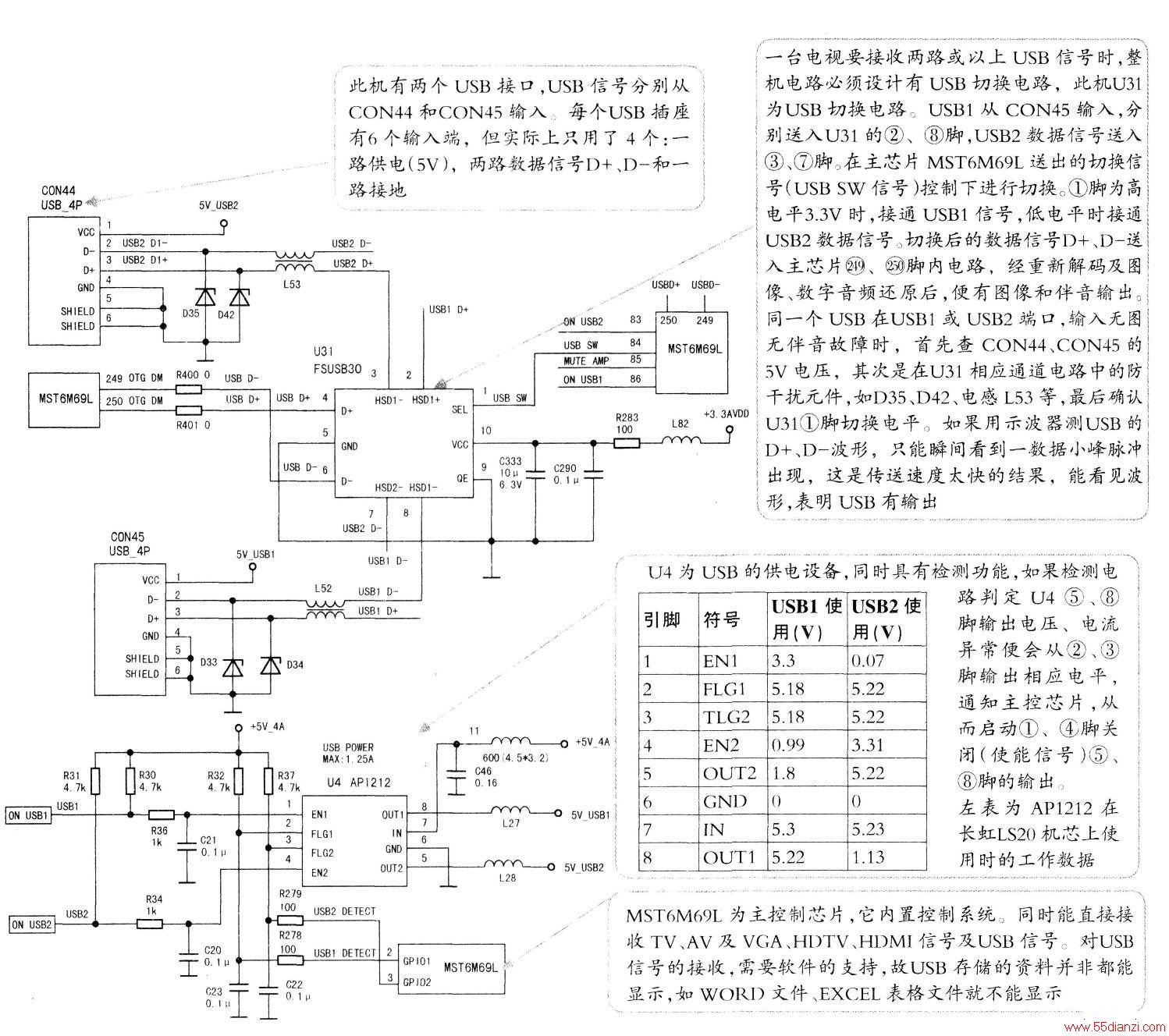

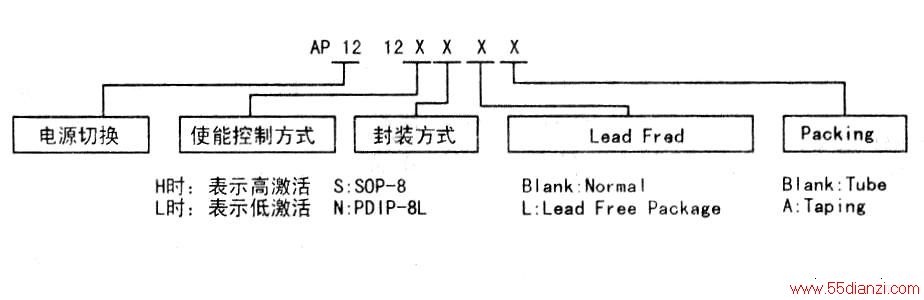

　　有的电视机还能播放文本文件。如果USB存储的文件与整机要求相同，却不能正常播放，便要怀疑USB自身是否有故障。先要确定电视机提供给USB的工作电压及电流是否符合要求。如金士顿Kingston型号为G2的USB，工作电压为4.5V~5.5V、工作电流为50mA~8OmA。USB通常白身不带电，只有接入电脑或电视机USB插座时，这些外部电路才有工作电压供其工作，即实现即插即用。通常电视机提供的USB接口供电为5V/500mA，以满足带USB接口的移动硬盘使用。如果播放USB无效，确认USB无敌障时，便要检查电视机上的USB电路。图3是长虹LS20机芯USB接收电路。图3中U31为USB切换电路，由电路可以看出，此机能接收两路USB信号。两路USB数据信号分别接入U31，在（1）脚送入的切换信号控制下，两路数据信号经U31二选一后，再送入主芯片进行处理。其供电由U4（AP1212）提供。AP1212有PDIP和SOP两种封装结构，在IC型号后面的字符代表有IC封装、工作方式等定义内容，见上图。

　　由于外接USB存在过流或供给USB接口电压不足等情况，为保护整机和USB设备，AP1212内部设置了双通道独立USB供电电路，双通道过流或欠压保护电路，它可以持续给负载（USB）提供50OmA的工作电流，承受负载短路电流可高达1.25A，设计的独特开路输出标识脚，通过控制系统对此脚电平进行识别，实现自动切断USB供电，保证整机正常工作。

　　AP1212的工作过程：当电视机切换到USB1、USB2时，主控制芯片MST6M69L将送出ONUSB1或ONUSB2信号去触发U4内部电路，并从（5）、（8）脚输出5V/500mA的电压供USB1或USB2工作。当USB1或USB2存在过流或过热时，将导致U4内部电流检测电路、欠压检测电路或过热检测电路启动，最终使（2）或（3）脚输出电压呈开路状态，即（2）、（3）脚电平为低电平（正常为高电平），（2）、（3）脚接主控制芯片（2）、（3）脚。当主控制芯片内CPU检测到（2）脚电平为低电平时，将关闭（1）、（4）脚电平（启动USB1时（1）脚为电平，（4）脚为低电平，反之（4）脚为高电平，（1）脚为低电平），使U4停止输出5V电压供USB工作。USB切换及供电电路的检修见下图。
