1．PLLlG-K扩展单元有二种规格：
●P111G-K1有13路继电器输出( PKO-PK12)
●P111G-K2，有6路继电器输出【PKO-PK5），有12路开关量输入（PK6-PK17），1路12V电源供电。

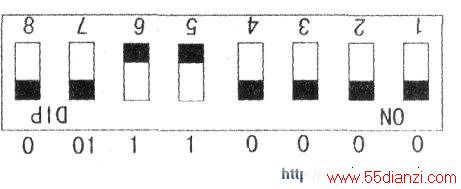

在P111G-K扩展单元上有8位地址编码开关，通过设定该开关就可设定本机的地址码。要注意编码开关的使用方法，如图所示，将其倒过来看符合日常习惯。当某一位开关放到下边时该位值为“0”，当某一位开关放到上边时该位值为“1”，依此类推可确定出从000-255的所有编码位置。图8所示的位置二进制编码为“00110000'。十进制值为“048”，所以该扩展单元的地址为048。

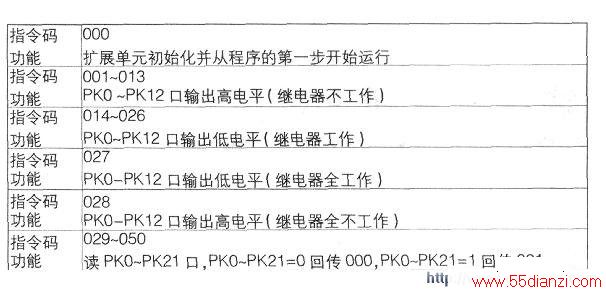

扩展单元能识别主机发来的51种指令码，见下表。
2．PlllG-M主机是通过程序来控制扩展单元的。

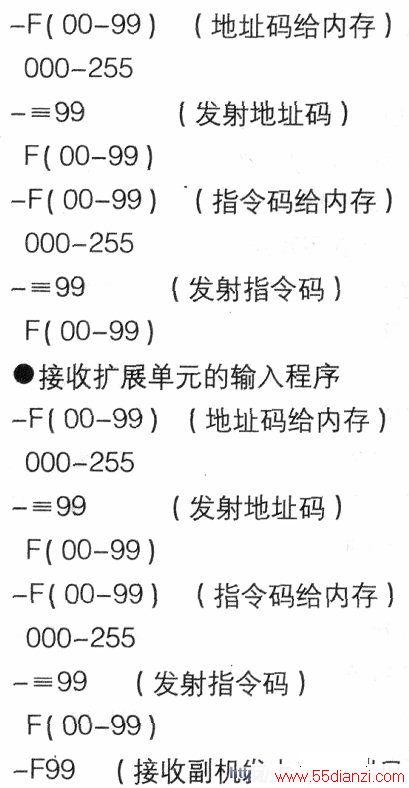

●控制扩展单元的输出程序
值，如收到的是“000”则该端口为低电平，-99 （如收到的是“001”则该端口为高电平）注：主机控制扩展单元时，波特率必须为62500Hz( N=99)。

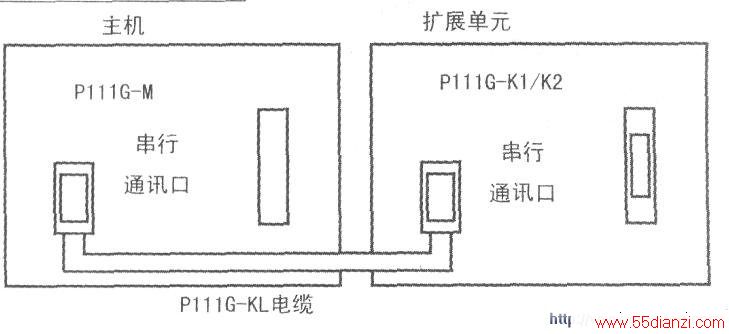

3．当P111G-M主机近距离控制一台P111G-Kl/K2扩展单元时，可用P111G-KL电缆直接连接，如下图。

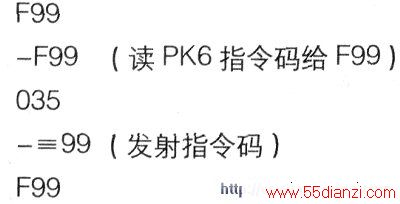

例3．主机读扩展单元P111G-K2的PK6口的值，该口为“0”时主机P3继电器工作，该口为“1”时主机P3继电器断开。扩展单元地址码为“225”。

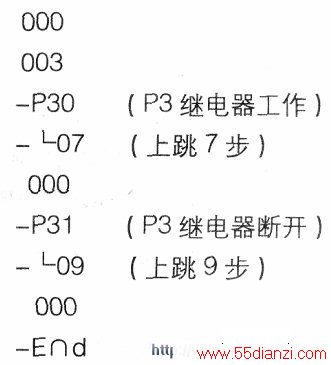

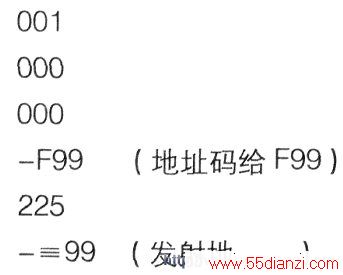

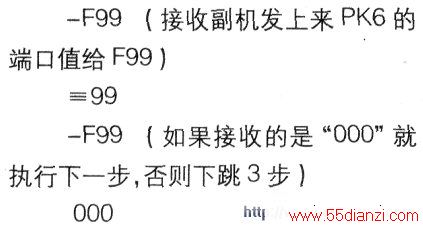

主机程序：

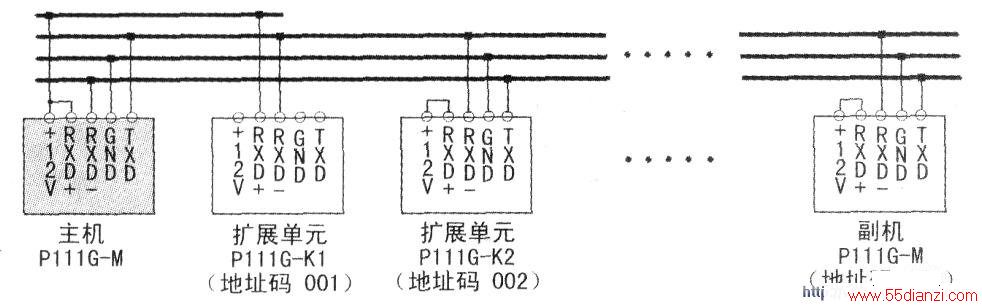

4．当P111G-M主机远距离控制多台P111G-K1/K2扩展单元时，（“远距离”是指超出P111G-KL线长并≤100米），所有的设备均通过PLLlG-S-GL模块挂接到三条（或二条）总线上，见下图。
由下图可知，P111G-K2扩展单元的接法与主机（副机）的接法一样，而P111G-K1扩展单元只须二条线。
