多协议 接口 芯片 （如 Maxim 的 MAX3162 ）可以用来连接一个UART到RS- 485 总线 架构称为点至点全双工（点对点- FD）的。在PTP连接通常需要 驱动器 和接收保持不断启用，因此，“现在“就行了。当这样的 电路 板必须放入一个点对点点对多点半双工系统系统（PTM-高清），整个板（通常）必须重新设计（图1）。

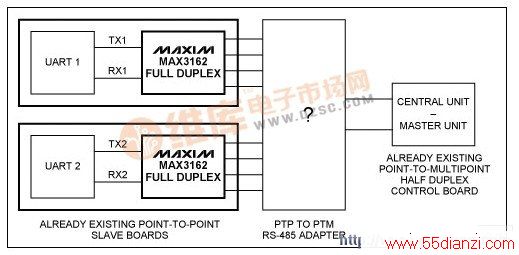

图1。该 适配器 电路指示“？”让你融入现有的PMP- HD系统现有的和平之路，金融衍生 工具 的通讯联系。
一个简单的可以适应在较复杂的高清架构（一个主机和多个从机，通过多条链路连接）使用现有的工具板（两个终端之间提供一个链接），从而保存并可重复使用的硬件已经设计和制造。
为了避免任何关于半双工端信号传输路径效应，每一个适配器（操作系统上奴隶船上的TX输出）保持在静止状态本身。当从输出开始传输，适配器被激活并传输到中央单位的数据。
该适配器（适配器通俗一点说就是一种起中间连接作用的 配件 ，使用这种配件的作用在于简化主机的硬件设计，增加主机的通用性和灵活性。）电路组成，如图2所示，两个设备。在IC1的（ MAX3076E 或MAX13086）的RS-485接收器部分是始终启用。它能够感应板上的PTP奴隶TX输出，驱动器的 定时器 （IC2的，MAX641X），并允许IC1的的RS- 485 发送器 ，这通常是处于静止状态保存。

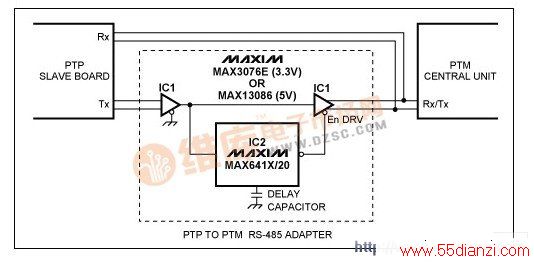

图2。这RS - 485接口适配器电路转换点至点全双工 数据线 点对点点对多点半双工线。
定时器（定时器是装有时段或时刻控制机构的 开关 装置。它有一个频率稳定的振荡源,通过齿轮传动或 集成电路 分频计数,当将时间累加到预置数值时，或指示到预置的时刻处，定时器即发送信号控制执行机构。）触发时，从板TX输出，使从高至低跳（起始位）。然后，它能够通过信号 发射器 ，并维护了延迟 电容器 施加的时间间隔。重新触发定时器是由下一次高到低的输入信号（图3）（数据位）。延迟的电容值取决于TX输入，数据包之间的时间，通道间的切换时间（从机板，以处理）来转换。

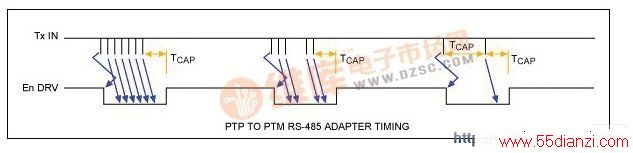

图3。这些波形说明了他们对图2的RS- 485适配器电路的时序关系。
