A4980:汽车可编程步进驱动器

     A4980 是一款灵活的微步电动机 驱动器 ，带有内置 转换器 ，易于操作。它采用单 芯片 解决方案 ，能够以全步进、半步进、四分之一及十六分之一步进模式驱动双极步进电动机，工作电压和电流可达 28 V 和 ±750 mA。A4980 可使用简单的步进和方向输入或通过 SPI 兼容型 接口 控制，而且还能用于设置多种整合功能及读取诊断信息。

　　电流 调整器 通过编程，能以固定停机时间或固定频率 PWM 工作，并可通过多种衰减模式降低电动机的可闻噪音和提高步进准确性。而且，相 电流表 可以通过串行接口编程，为特定应用建立适用的微步进电流分布，进一步提高电动机的性能。

　　电动机的所有相电流均通过 D MOS 全桥式装置控制，使用同步整流，减少功率耗散。在高侧驱动和低侧驱动之间切换时，内部 电路 和 计时器 可防止跨导和击穿，

　　从而避免输出短路。此外，它还具有低负载电流和失速转子检测功能。芯片级保护包括：高温和低温警告、过温关机、过压和欠压锁定。

　　A4980 采用 28 引脚 TSSOP 功率封装，并安装有裸露热焊盘（封装类型为 LP）。无铅封装，采用 100% 雾锡电镀引脚框。

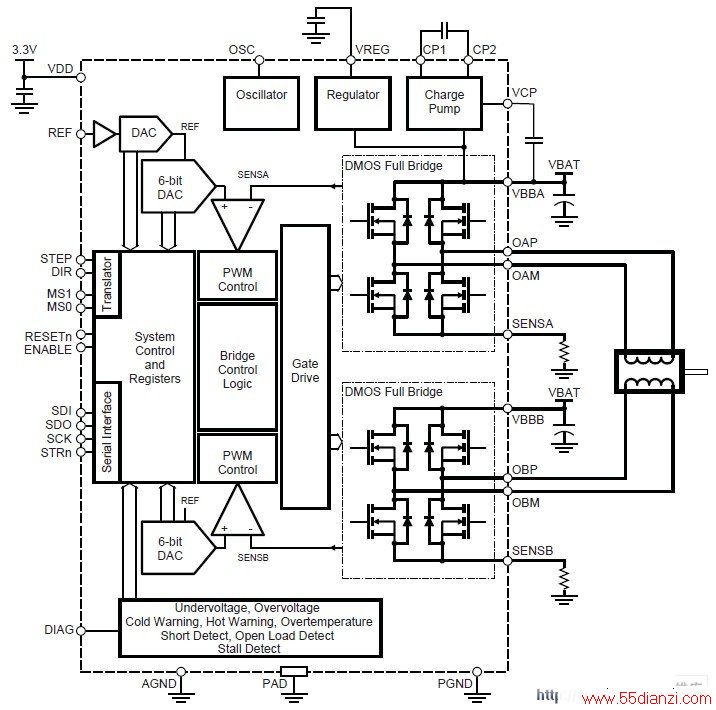

　　功能方框图

　　特点

　　●典型应用 ±750 mA、28 V

　　●低 RDS（开）输出，一般为 0.5   Ω源极和灌电流

　　●自动电流衰减模式检测/选择

　　●混合、快、慢电流衰减模式

　　●同步整流，减少功率耗散

　　●内部过压锁定（OVLO）、欠压锁定 (UVLO) 与过热关机电路

　　●交叉电流保护

　　●短路和断路诊断

　　●高温和低温警告

　　●失速检测功能

　　●SPI 兼容型或简单的步进和方向运动控制

　　●通过 SPI 兼容型串行接口提高可配置性

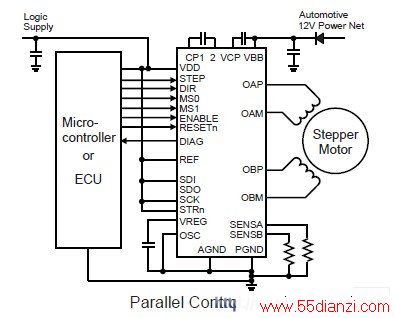

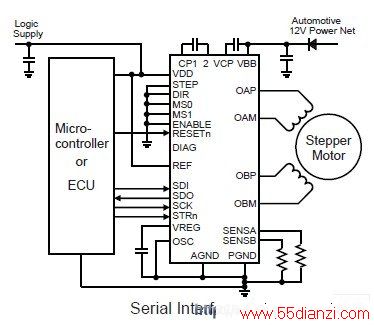

　　典型应用

　　应用

　　●汽车步进电动机

　　●引擎管理

　　●车头灯定位
