D/A转换器的电流环接口电路

点击数：7570 次录入时间：03-04 11:41:52 整理：http://www.55dianzi.com 接口电路

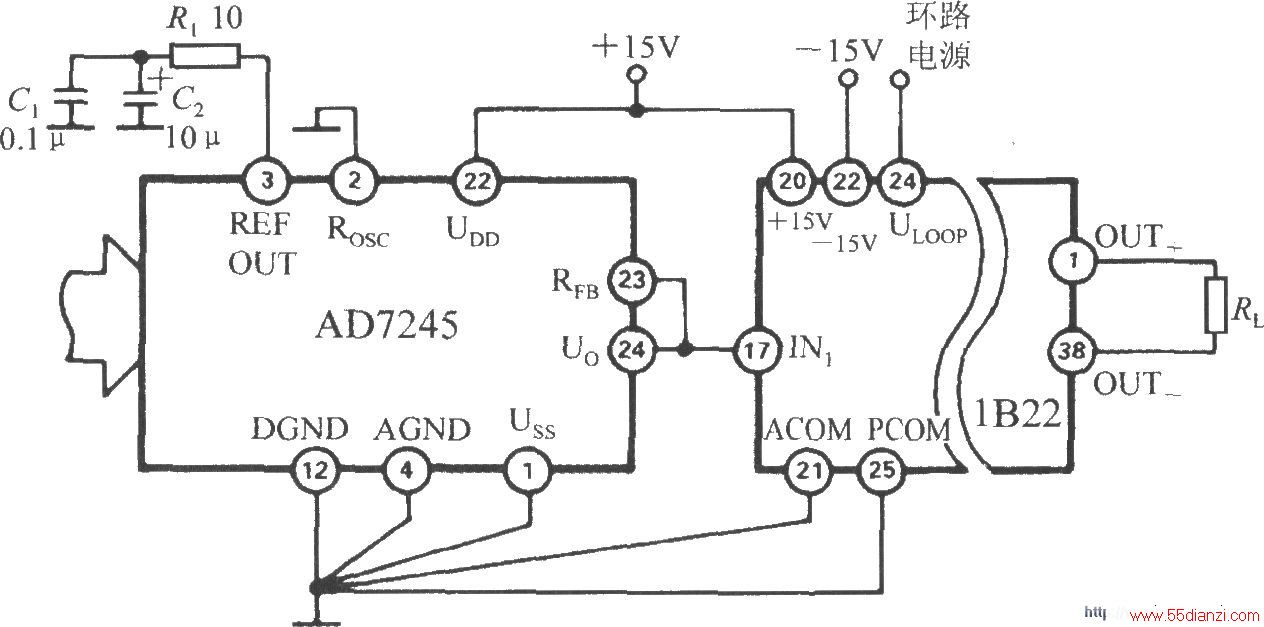

D／A转换器的电流环接口(隔离式可编程电压/电流传感器1B22) D／A转换器的电流环接口电路如图所示。该电路能将D／A转换器产生的模拟电压转换成隔离输出的4～20mA电流。D／A转换器可选用AD7245(12位DAC)等型号，将其输出电压范围设定为0～10V。利用1B22还可实现电路隔离及输出过电压保护。
