SPI模式下的ATMEGAl2B单片机与SD卡的接口电路

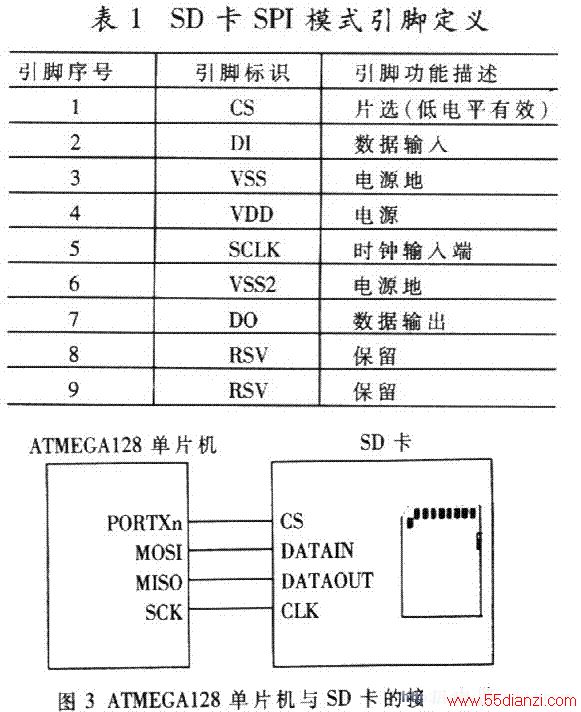

SD卡为用户提供两种操作模式:SD模式和SPI模式。SPI模式下SD卡的引脚定义如表1所示。在该模式下,SD卡为主机提供了CS、SCLK、DI、DO四线接口。ATMEGAl28单片机与SD卡的接口电路如图3所示。
因为不涉及主从机之间的转换,所以单片机的SS引脚闲置不用。单片机的PORTXn引脚作为SD卡的选通信号。
对于单片机来说,SPI接口和程序下载接口复用,节约了单片机的硬件开销,提高了单片机的资源利用率。
