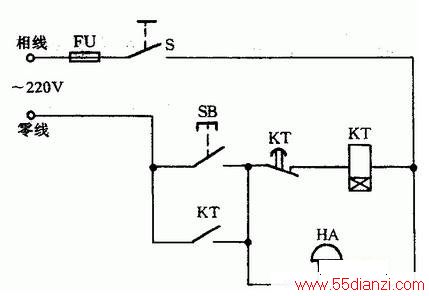

一般学校上课都由人来控制拉铃,但铃声时间长短不一,难以掌握。装一个定时器控制响铃时间,便可解决这一问题。工作原理如下图所示,拉铃时按下按钮sB,此时时间继电器KT得电吸合,电铃也同时得电发出铃声;松开按钮SB,由于KT吸合,K1’常开触点自锁,直到时间继电器经过调定的时间后(时间继电器可调到lmin或根据需要选择调整),其延时常闭触点动作断开,使时间继电器失电释放,KT常开触点断开,铃声停止。
