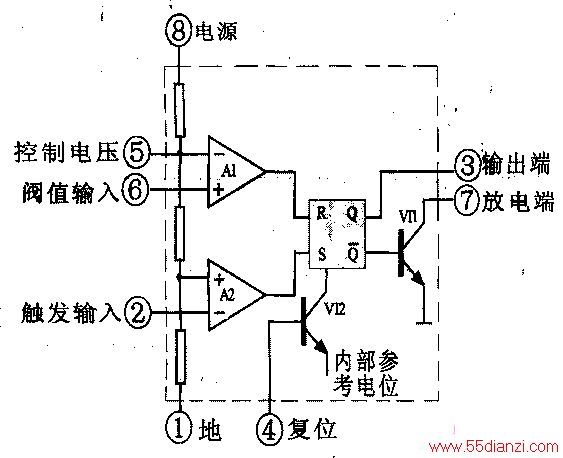

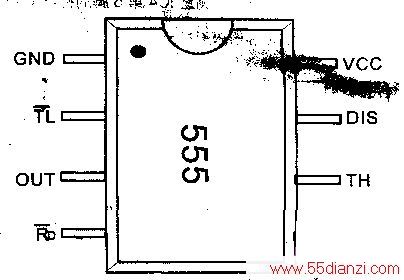

555定时电路内部结构的简化原理图如下图所示。它主要由分压器、电压比较器A1和A2、基本RS触发器和集电极开路的三极管VT1等组成。八只引脚功能如图右所示，其基本功能见下表。

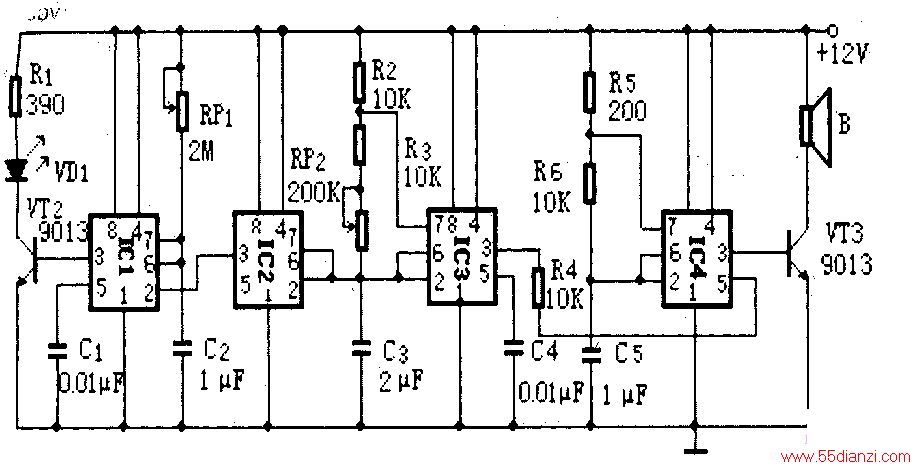

555定时器应用电路的种类很多，现以由555定时器组成的声光报警电路为例进行说明。其电路如下图所示，图中IC1构成单稳态电路和光报警显示电路，IC2构成施密特触发器，IC3、IC4分别构成两只不同频率的多谐振荡器，VT3、B构成声报警电路。
电路工作原理：接通电源后IC34(2)脚的电容C3产生振荡锯齿波，经IC2施密特触发电路整形后触发lCl单稳态电路反转，使发光二极管不断闪烁。因为IC3振荡器的充放电时间常数远大于IC4振荡器的充放电时间常数，因此IC3振荡器的振荡周期远大于IC4振荡器，将IC3振荡器输出连接到IC4振荡器的控制电压输入端第5脚，利用IC3振荡器输出高、低电平控制IC4振荡器产生两个不同频率的音频振荡信号，通过三极管VT3推动扬声器产生音响效果。
