此定时器利用红外线实现非接触启动或停止延时器，并具有自动停止和蜂鸣器提示功能，非常人性化。由于采用了51单片机，使该定时器具有成本低廉、体积小、稳定性好、易于制作的特点。
一、系统控制过程
电路如下图所示。在初始状态下，红色LED指示灯D2点亮，脱水机不工作。当手靠近红外发射管时，红外线经手掌反射到红外接收头U4，经其滤波、放大、解码后输出低电平，此信号（可能不止出现一次）经单片机Ul处理后，先驱动蜂鸣器发出约2分钟的声音信号，然后控制继电器Jl启动脱水机进行脱水工作，并点亮绿色LED指示灯D3。在此过程中，若红外接收头再次接收到信号（可能不止一次），则经单片机U1处理后控制脱水机停止工作，并发出声音提示，否则，将延时一段时间后再停止脱水机并发出声音提示。
二、电路原理

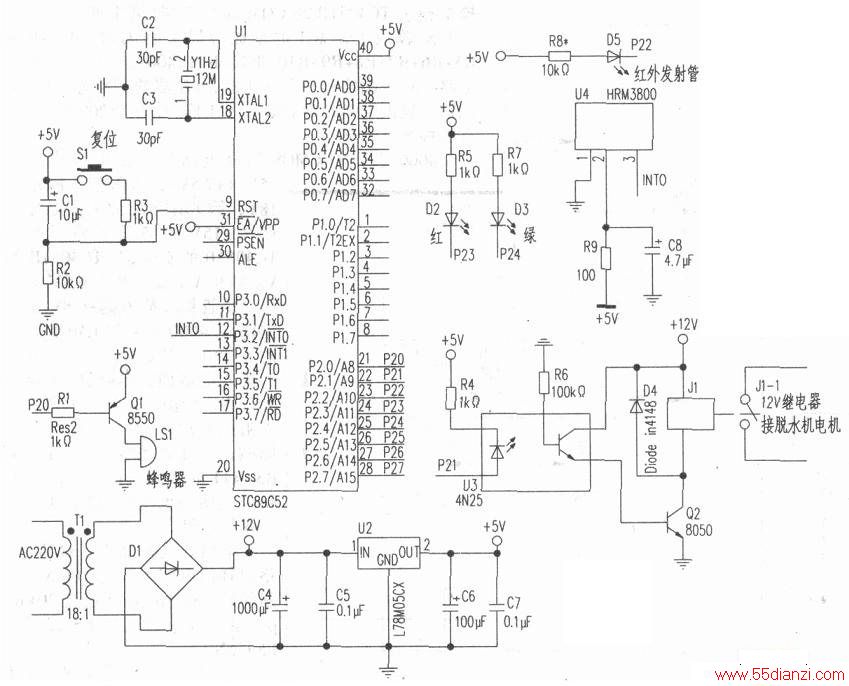

如下图所示。单片机Ul(STC89C52)是系统控制核心，单片机通过程序产生38.5kHz（周期为26μs）、脉宽为50%的方波，并驱动红外管D5发射出去。接收部分采用一体化红外接收头U4(HRM3800)，它体积小、性能优良。但是，该红外接收头暴露在太阳光底下会持续输出低电平，导致传感器电路无法正常工作，我们在后面会介绍程序抗干扰法。当U4接收到38kHz的红外线时，③脚将输出低电平，并送到Ul(12)脚，Ul进入外部中断程序，最后通过光耦U3来控制继电器，进而控制电机的通断。这里之所以用光耦，是为了实现+5V电压和+12V电压的隔离。当系统正常运行时，红色发光二极管D2长亮，用于指示工作状态。当定时器开始延时工作，绿色LED管D3将点亮。

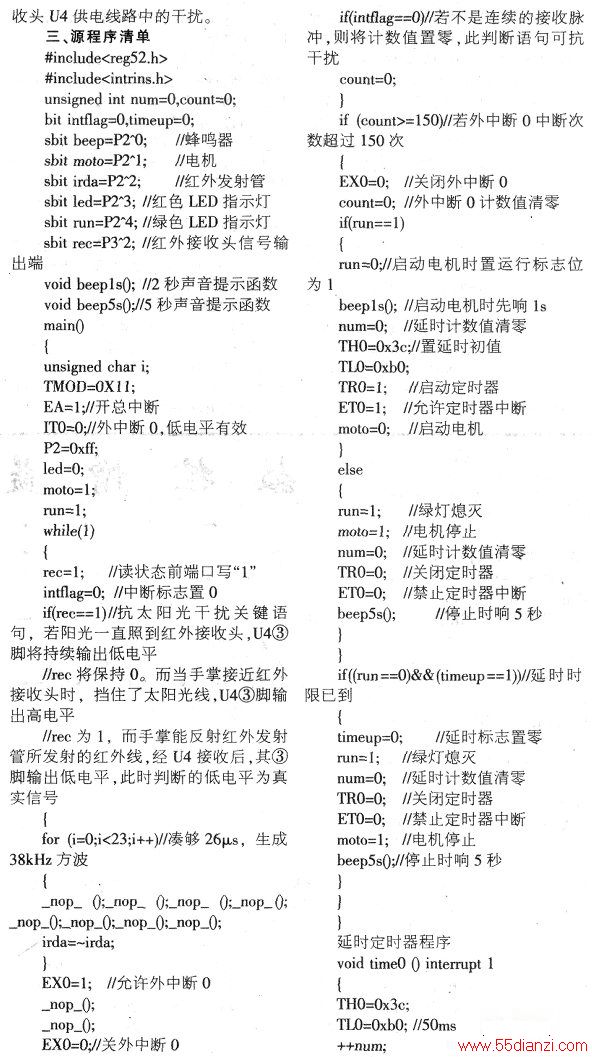

电源部分采用三端稳压块7805给单片机供电。R9和C8用于滤除红外接

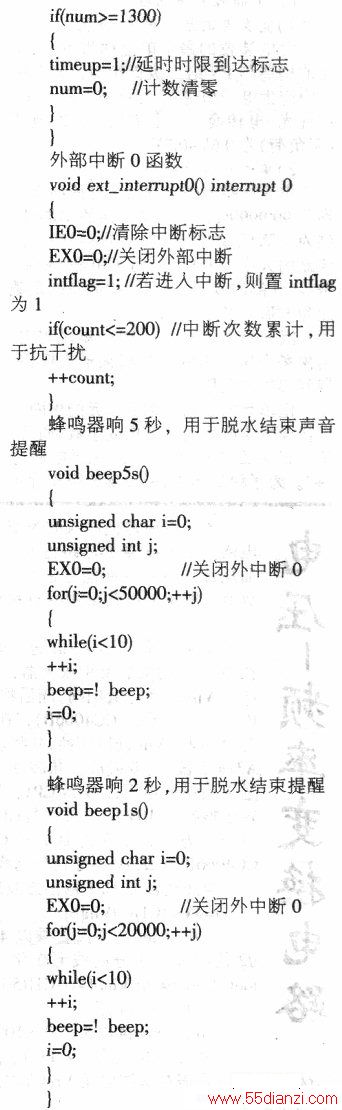

四、电路调试
只要按照下图将电路焊好并将程序烧到单片机中，便可工作。如果发现系统灵敏度太高或不稳定，可适当增大R8的值，直到满足要求为止。
五、电路改进
此控制器需长接通电源，对于懒人来说，日积月累肯定会浪费电能，所以，可以在电源变压器输入端处接个干簧管，并把磁铁安装在脱水机的盖子或其他部位。当打开盖子时，磁铁远离干簧管，干簧管断开，系统不工作；当合上盖子时，磁铁使干簧管闭合，系统正常工作，这样便可仅在需要时才对系统供电，也就不会浪费电了。
