本电子钟主要由89C2051和四个共阳极LED组成，结构简单，电路图如下图所示。
89C2051单片机端口设置：P1口分别接数码管的段码口(a～h)；P3.0、P3.1、P3.2、P3.3分别接LED数码管的位驱动；P3.4接按键S1，P3.5接按键S2；P3.7驱动蜂鸣器。C3、R15构成上电复位电路。Q1、Q2、Q3、Q4为数码管显示驱动三极管。
电路中没有画出电源部分，电路中的电源可以利用手机万用充电器作为本电路的供电部分。电路元件清单见下表。
一、电路功能
本时钟电路的时钟采用24小时制，使用四位LED数码管显示时间，D0、D1两位数码管显示分钟，D2、D3两位数码管显示小时；D2数码管在安排就反向安装，电路巧妙的利用D2，D3两数码管的小数点位做秒闪烁。
本电路只有两个操作键Sl、S2。S2键为设置按键，每按一下，实现功能切换。S1键为加1键，仅在设置模式时，S1键有效，此键具有连击功能，当按键时间超过1s后能实现自动连加。
电路具有设置耐间分钟模式，设置时间小时模式，设置闹钟分钟模式，设置闹钟小时模式，走时模式五个模式。不同的模式采用数码管闪烁来区分：
正常走时显示，D2，D3两位数码管的小数点闪烁：
在设置时间分钟模式和设置小时模式时，相应的数码管不带小数点以0.5s的速度闪烁；在设置钟间分钟模式和设置闹钟小时模式时，相应的数码管带小数点以0.5s的速度闪烁。
电路不仅具有时钟显示功能，还具有整点报时和闹钟功能。每到一个整点时间，蜂鸣器以1Hz频率报时，几点响几声。如：中午12点，蜂鸣器响12声。
当走时到了设定的闹钟时间，蜂鸣器以0.5Hz频率报警，蜂鸣器响24声停止。
二、程序设计
主程序流程图如下图，编程思路采用状态机编程思路，使用C语言编写。
程序由主程序、定时中断子程序，键盘子程序组成。定时中断子程序要产生1ms时钟标志位，用于数码管扫描显示；20ms时钟标志位，用于键盘扫描，消抖：0.5s的时钟信号，用于闹钟报警；1s时钟标志位，用于时间更新；1s的时钟信号，用于整点报时；及报警时更新蜂鸣器鸣响次数。

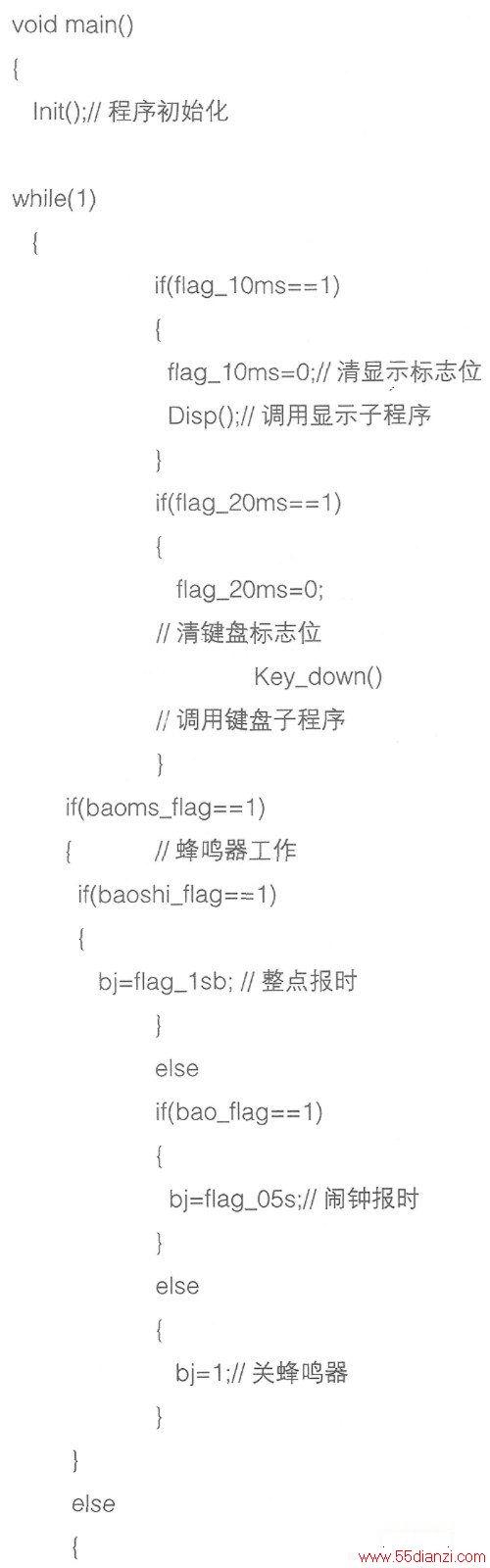

主程序如下：
三、安装和调试
PCB板大小为68mm×78mm，采用单面板设计，图中细线为顶层跳线，D2数码管应当反装，以使小数点位和前一位小数点位交差；安装时请先按照先低后高的原则，首先安装顶层跳线，数码管安装高度要适当高于三极管和集成电路，以便于加装外壳。测试前用编程器将C程序编译成目标文件即（hex文件），用专用的编程器写入89C2051中。单片机安装在DIP20的脚插座上。
安装完成后，即可进入调试，本电路只要没有安装错误，通电后电路工作在正常记时状态。电路不能正常工作，则先检查电路安装是否正确性；再检查电源是否正确、集成电路有没有 插反，是否压紧；测量集成电路1脚电压是否为零，正常时1脚电压电压为零；测量3脚电压是否正常，正常时为电源电压的一半，若不正常，先更换晶振和电容C1、C2。
