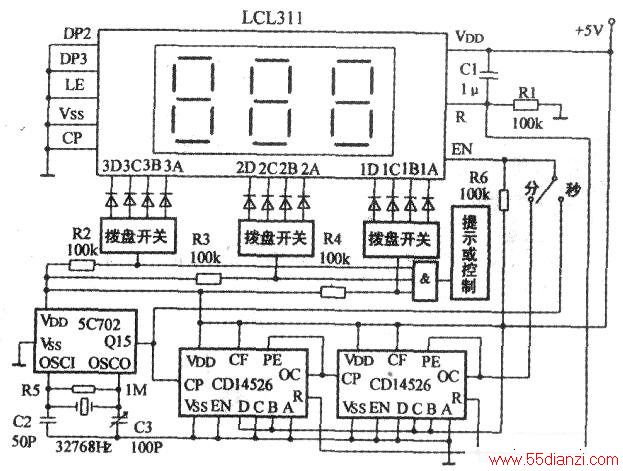

数字定时控制器电路如下图所示。计数显示电路用了一块LCL331。石英钟电路5C702与CD4060的功能基本相同，但从Q15端输出的已是1Hz的脉冲，直接送LCL331的EN端进行计数，定时单位为秒，两级CD4526串联构成(除10再除6)60分频电路，从第2片CD4526的OC端得到1/60Hz的脉冲，即每分钟一个脉冲，也送LCL331的EN端进行计数，定时单位为分。当开关拨在秒档和分档时，最长定时时间分别为999s和999min。
另外，三只拨盘开关的输入端通过二极管分别与LCL331的BCD码的输出端相连，当计数器的BCD码与拨盘开关设定的数值相等时，拨盘开关输出高电平，当个位、十位、百位的数值均与设定值相等时．与门输出高电平，可作为语音提示或控制电路的触发信号。
