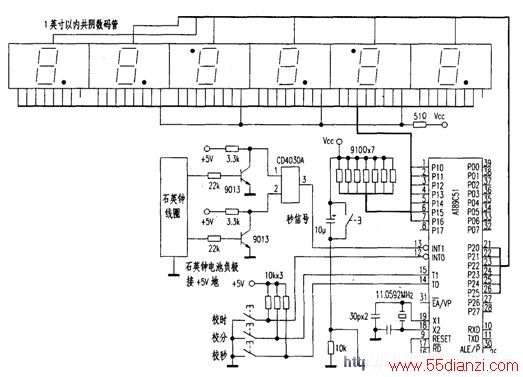

附图是一种既有指针指示时间又有数码管显示时间的石英钟。其工作原理为：石英钟工作时，石英钟的线圈两端都有一个周期为2秒的振荡信号，把这两路周期为2秒的振荡信号送入异或门CD4030就可以得到秒信号，因为石英钟线圈的工作电压为1.5V，所以要用2个9013来把石英钟线圈一端的电平转换为CMOS异或门CD4030一端的工作电平。
秒信号送入单片机的中断口INT1，INT1设置为边沿触发方式，每当秒脉冲的下降沿到来时，就引起单片机的中断，在中断程序中计数秒脉冲的个数，从而实现计时的工作。时间数字的段码由Pl口输出，位码由P2口输出。数码管采用附图所示的安装是为了用数码管的小数点来得到“时”、“分”、 “秒”之间的分隔符号“：”。
