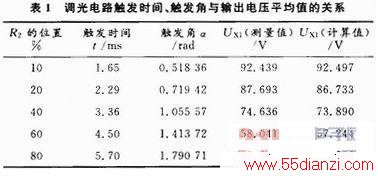

,计算不同触发角对应的负载电压理论计算值。结果如表1所示。


    根据表1数据分析,当充电时间常数(R2+R3)C1增大,触发时间t也延长,触发角α增大,负载电压值UX1减小。负载上的电压测量值与理论计算值在误差允许范围内近似相等。

    5 结语

    利用Multisim 10工具对电路环境和电路过程进行仿真,花费少,效率高,而且结果快捷、准确、形象。在晶闸管调光电路的教学中应用Multisim 10仿真软件,研究电路参数对充电时间和波形的影响、控制角对输出电压的影响,仿真结果与理论分析计算一致,从而加深

    学生对理论知识的理解,提高教学效率,取得很好的教学效果。计算机仿真辅助教学可以使课堂教学更形象、更直观,使复杂深奥的知识简单化。
