AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。
图1中的RL1~RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1~D4为续流二极管，使电机绕组产生的反电动势通过续流二极管（D1~D4）而衰减掉，从而保护了功率管TIP122不受损坏。
在50Ω外接电阻上并联一个200μF电容，可以改善注入步进电机绕组的电流脉冲前沿，提高了步进电机的高频性能。与续流二极管串联的200Ω电阻可减小回路的放电时间常数，使绕组中电流脉冲的后沿变陡，电流下降时间变小，也起到提高高频工作性能的作用。

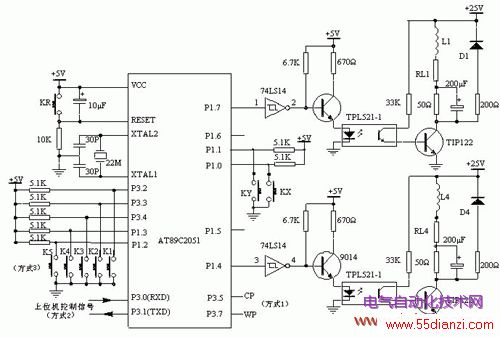

图：步进电机驱动器系统原理电路图
