步进电机工作时序波形电路

　　四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

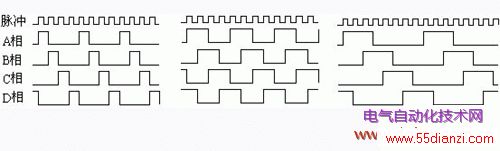

　　单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：

　　图：步进电机工作时序波形图
