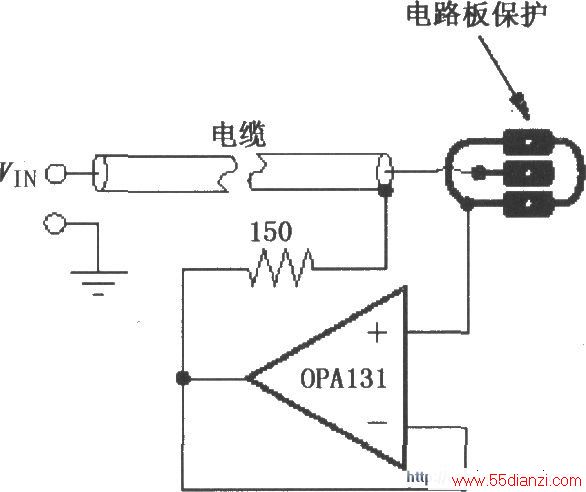

如图所示为缓冲器保护驱动电路。对于较慢的输入信号,可以直接利用仪表放大器内部的运放输出电压驱动电缆;而对于快速输入信号,由于电缆电容的存在,仪表放大器内部运放不能输出足够快速变化电流驱动电缆。利用运放OA131构成电压跟随器缓冲输出,对电缆驱动起到抗干扰保护作用,电压跟随器缓冲输出被限制在约 2mA/-50μA。
