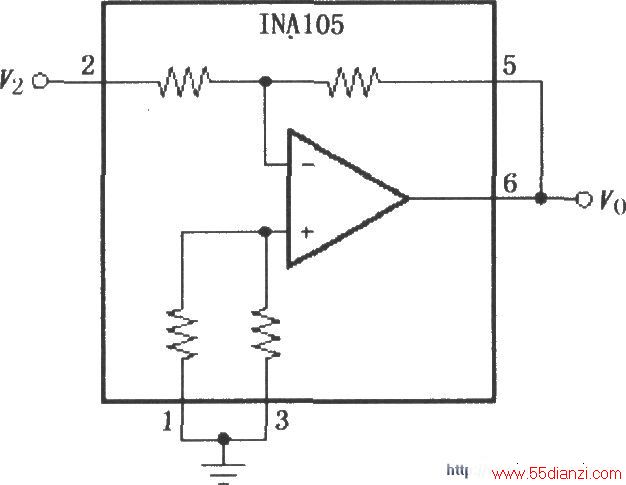

如图所示为精密单位增益反相放大电路。该电路将1脚与3脚相连并接地,内部两个25kΩ电阻并联,信号由2脚输入,构成一个增益为1(单位增益)的反相放大器电路,即输出电压Vo=-V2。该电路的增益误差为0.01%(最大),非线性为0.001%(最大),增益漂移为2×10-6/C。
