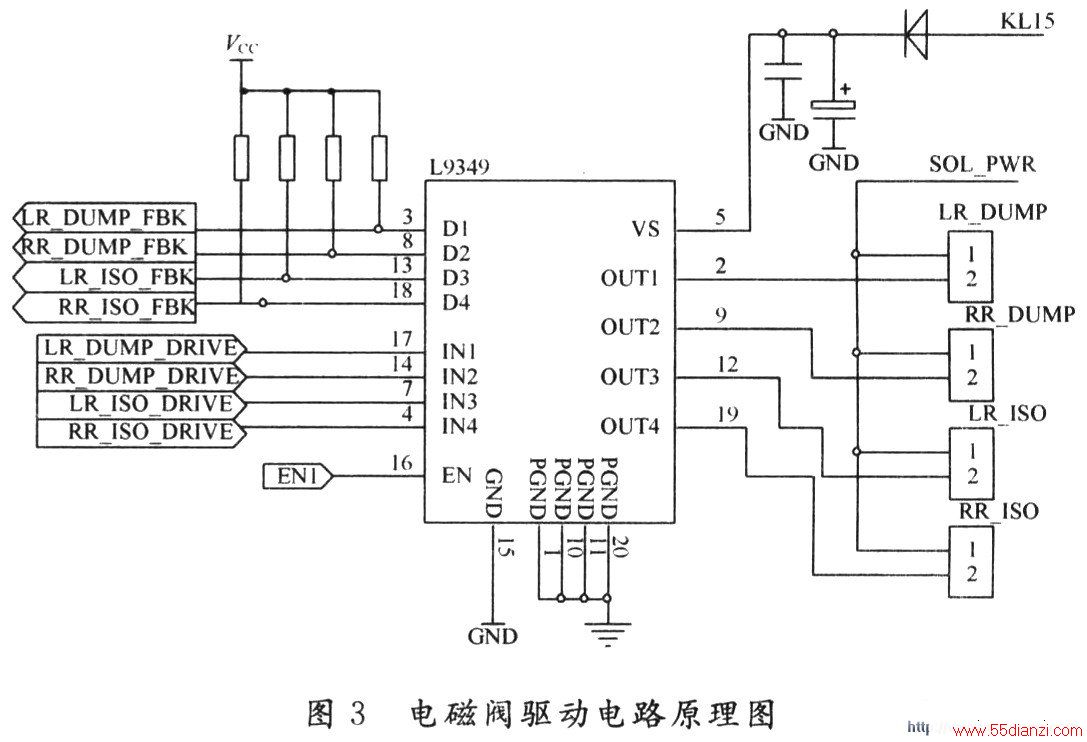

ABS压力调节器的4个常开进油电磁阀的最大起动电流约为3.6 A;4个常闭出油电磁阀最大起动电流约为2.4 A。而L9349的工作电压4.5～32 V，两路通道内阻O.2 Ω，最大负载电流3 A;另两路内阻0.3 Ω，最大负载电流5 A，恰好能满足ABS常开和常闭电磁阀的驱动电流要求，而且较低的导通内阻又能保证低功耗，因此L9349非常适合进行ABS电磁阀的驱动控制。电磁阀驱动电路原理图见图。
在图中，每片L9349能驱动4个电磁阀工作，属于典型的低端驱动。通过Vs端口给芯片提供12 V供电电压;当给输入端IN1～IN4 PWM控制信号，就能方便地控制输出端以驱动4路电磁阀工作，OUT1和OUT2端口的最大驱动能力为5 A，应该连接ABS的常闭电磁阀;OUT3和OUT4端口最大驱动能力为3 A，应连接ABS常开电磁阀，不可接反;EN端口为使能端，能通过MCU快速关闭芯片;L9349的数字地和模拟地分开，提高了驱动模块的抗干扰能力。
