Figure10 加补偿后的脉冲响应
在高增益的场合, 有可能反馈电阻自带的电容以及反馈走线带来的寄生电容都可以达到这么微小的电容值. 所以需要依具体的测试结果来确定反馈是否要另外加电容.
4.2 overshoot
在光时域反射检测光纤状态的场合, 输出上的overshoot 可能会对测量结果产生很大影响,这就需要尽可能地减小TIA 输出的overshoot. 如上图所示的结果, 约有10%的overshoot, 这对实际使用是不利的,需要消除.
消除这种过冲最有效的方法是加大反馈电容, 但是这样带来的一个直接后果是带宽减小.
如上面的案例, 在输出有overshoot 的情况下, 原始频响为: -3dB 带宽有40M 左右.

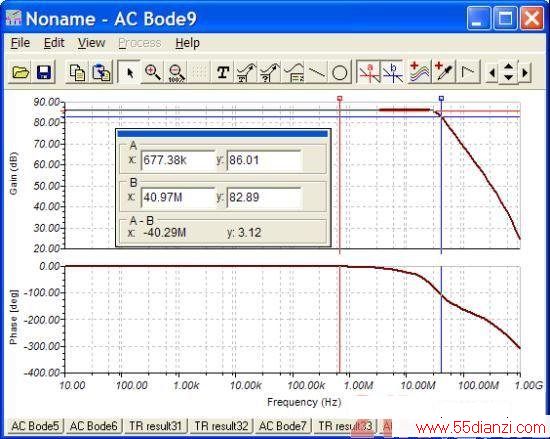

Figure11 原始补偿的频响
增大反馈到0.45p 时, 过冲消失.

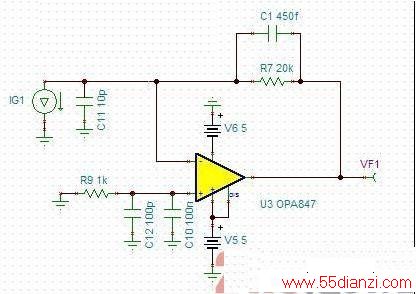

Figure12 增大补偿的电路

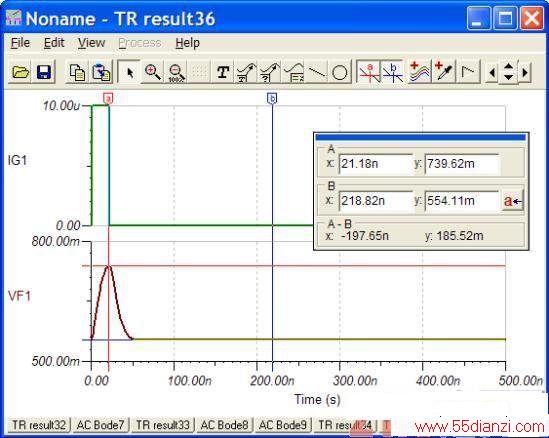

Figure13 增大补偿后的脉冲响应
但是也可以看到, 20nS 的脉冲情况下, 其输出有点被滤除, 增益减小了.
原因就在于输出的带宽变窄, 只剩21M

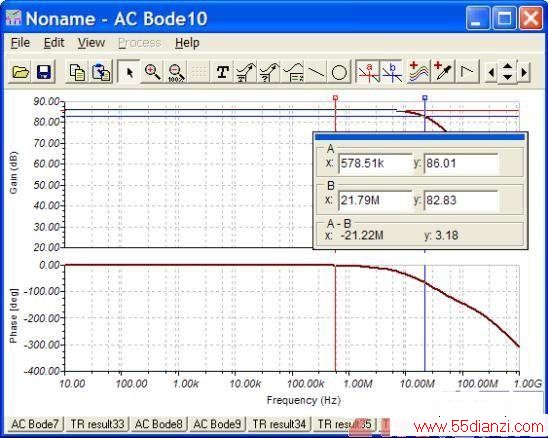

Figure14 增大补偿后的频响
5 总结
TIA 运放在作电流放大使用时需要注意带宽和增益的折中, 以及平衡性和带宽的折中. 而同时又得兼顾噪声的贡献, 所以需要综合考虑以上的各项指标.
